XLPE इन्सुलेटेड पीव्हीसी शीथड SWA MV केबल

तुम्ही XLPE इन्सुलेटेड PVC शीथेड SWA MV केबलचा निर्माता आणि पुरवठादार म्हणून Beida Group निवडू शकता. त्यांच्या स्टील वायरच्या चिलखती संरक्षणामुळे, केबलमध्ये मजबूत तन्य शक्ती आणि बाह्य यांत्रिक शक्तींना चांगला प्रतिकार असे मुख्य फायदे आहेत. ते तन्य शक्ती आवश्यक असलेल्या परिस्थितींसाठी योग्य आहेत, जसे की उच्च ड्रॉप उंची आणि उभ्या स्थापना. या केबल्स ट्रान्समिशन आणि डिस्ट्रीब्युशन नेटवर्क्स किंवा औद्योगिक प्रतिष्ठानांमध्ये वीज प्रेषणासाठी लागू आहेत.

चौकशी पाठवा

उत्पादन वर्णन

बीडा ग्रुपला XLPE इन्सुलेटेड पीव्हीसी शीथेड SWA MV केबल ऑफर करण्याचा 30 वर्षांपेक्षा जास्त अनुभव आहे, आम्ही सानुकूलित सेवा ऑफर करून तुमचे निर्माता आणि पुरवठादार असू शकतो.

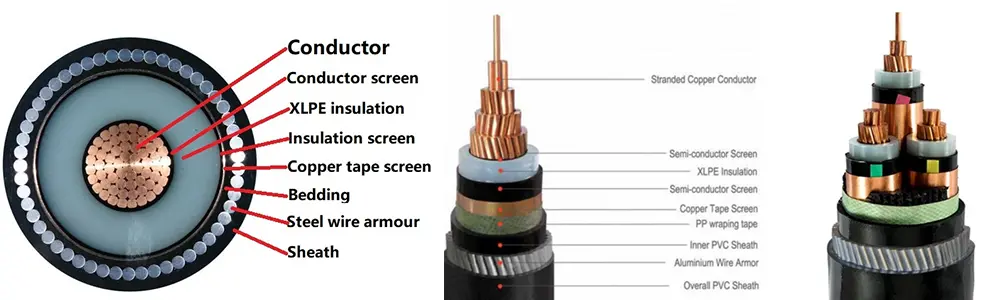

उत्पादनाची रचना

Xlpe Insulated Pvc Sheathed Swa Mv Cable

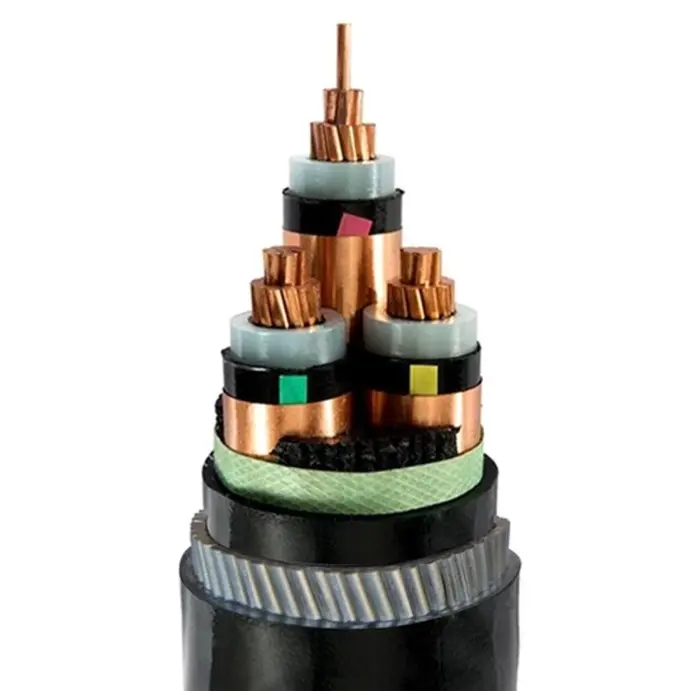

XLPE इन्सुलेटेड PVC Sheathed SWA MV केबल T1R कॉपर कंडक्टर, XLPE इन्सुलेशन, PVC रॅपिंग टेप स्टील वायर्स आर्मर आणि PVC शीथ यांनी बनलेली आहे.

कंडक्टर: कॉपर किंवा ॲल्युमिनियम कंडक्टर, गोल स्टँड किंवा आकार, वर्ग 2 ते IEC 60228

आणि GB/T 3956-2008.

इन्सुलेशन: क्रॉस-लिंक्ड पॉलीथिलीन इन्सुलेशन，इन्सुलेशन जाडी, सामग्रीची मालमत्ता IEC 60502-2 आणि GB/T 12706.2，GB/T 12706.3 नुसार असावी.

कंडक्टर शील्डिंग: कंडक्टर शील्डिंग एक्सट्रुडेड सेमीकंडक्टिंग नॉन-मेटलिक सामग्रीचे बनलेले असावे, जे इन्सुलेशनशी घट्ट बांधलेले असावे.

इन्सुलेशन शिल्डिंग: इन्सुलेशन शील्डिंगमध्ये धातू नसलेल्या अर्धसंवाहक थर आणि धातूचा थर यांचा समावेश असावा. प्रत्येक इन्सुलेटेड वायर कोर थेट नॉन-मेटलिक सेमीकंडक्टिव्ह लेयरने बाहेर काढला पाहिजे जो इन्सुलेटेड वायरच्या कोरशी घट्ट बांधला जातो किंवा सोलता येतो. नंतर, एक धातूचा शील्डिंग लेयर ओव्हरलॅप केला पाहिजे आणि नॉन-मेटलिक सेमीकंडक्टिव्ह लेयरभोवती गुंडाळला गेला पाहिजे आणि तो IEC 60502-2, GB/T 12706.2, आणि GB/T 12706.3 च्या तरतुदींचे पालन करेल. आतील आवरणे: आतील आवरण बाहेर काढले जावे. सामग्री केबलच्या ऑपरेटिंग तापमानासाठी योग्य आणि इन्सुलेट सामग्रीशी सुसंगत असावी.

स्टील वायर्सचे चिलखत: मल्टीकोर केबल्समध्ये, चिलखत स्टीलच्या तारांच्या आतील आवरणावर लावावे. a.c. वर वापरण्यासाठी सिंगल-कोर केबल्स सिस्टीममध्ये नॉन-चुंबकीय स्टील वायर्स असतील.

बाह्य आवरण:PVC शीथ, म्यानची जाडी, सामग्रीची मालमत्ता IEC 60502.2 आणि GB/T 12706 नुसार असावी.

ज्वाला-प्रतिरोधक केबल: ज्वाला-प्रतिरोधक PVC बाह्य आवरण सामग्री वापरली जाईल. फ्लेम रिटार्डंट ग्रेडचे तीन प्रकारांमध्ये वर्गीकरण केले जाऊ शकते: बंच ए, बी आणि सी.

कार्यप्रदर्शन मापदंड

रेटेड व्होल्टेज: 3.6/6 kV ते 18/30 kV；26/35 kV

चाचणी व्होल्टेज: पॉवर फ्रिक्वेंसी चाचणी व्होल्टेज 3.5U0 असावे आणि चाचणी कोणत्याही ब्रेकडाउनशिवाय 5 मिनिटे टिकली पाहिजे.

रेट केलेले व्होल्टेज U0/U	कमाल व्होल्टेज उम	चाचणी व्होल्टेज KV
३.६/६	7.2	12.5
६/१०	12	21
८.७/१५	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

कंडक्टरचे कमाल ऑपरेटिंग तापमान: 90 ºC

शॉर्ट सर्किट तापमान: +250 ºC

इन्सुलेशन जाडी:

रेट केलेले व्होल्टेज U0/U	इन्सुलेशन जाडी:
३.६/६	2.5
६/१०	3.4
८.७/१५	4.5
12/20	5.5
18/30	8.0
26/35	10.5

स्टील वायर आर्मर्ड (YJV32, CU/XLPE/PVC/SWA/PVC) आणि स्टील टेप आर्मर्ड (YJV22, CU/XLPE/PVC/STA/PVC) मध्यम व्होल्टेज पॉवर केबल्समधील तुलना

प्रकल्प	बारीक स्टील वायर चिलखत	दुहेरी स्टील टेप चिलखत (गॅप रॅपिंग)	मूळ फरक
कोर यांत्रिक गुणधर्म	उत्कृष्ट तन्य शक्ती, मध्यम संकुचित शक्ती आणि चांगली लवचिकता	उच्च संकुचित शक्ती, कमी तन्य शक्ती आणि सरासरी झुकण्याची कार्यक्षमता	स्टील वायर आर्मर्ड पॉवर केबल्समध्ये उच्च तन्य शक्ती असते; स्टील टेप आर्मर्ड पॉवर केबल्समध्ये उत्कृष्ट संकुचित शक्ती असते
घालण्याची पद्धत	उभ्या, उच्च थेंब, पाण्याखाली, ओव्हरहेड, मोठा स्पॅन	थेट दफन, नाली, बोगदा (कमी तन्य वातावरण)
संरक्षणाचे लक्ष	हे तन्य नुकसान आणि प्रभावास प्रतिरोधक आहे, आणि चांगली आर्द्रता आणि गंज प्रतिरोधक आहे	जड दाब, तीक्ष्ण वस्तूंनी पंक्चर आणि उंदीर चावण्यास प्रतिरोधक	YJV32 डायनॅमिक लोडसाठी योग्य आहे, तर YJV22 स्टॅटिक लोडसाठी योग्य आहे
प्रक्रिया आणि खर्च	बारीक स्टील वायर चिलखताची प्रक्रिया जटिल आहे, सामग्रीची किंमत जास्त आहे आणि एकूण किंमत देखील जास्त आहे	स्टील टेप चिलखत तंत्रज्ञान परिपक्व आणि तुलनेने कमी किमतीचे आहे	जेव्हा बजेट मर्यादित असते आणि कोणतीही तन्य मागणी नसते तेव्हा YJV22 ला प्राधान्य दिले जाते
वाकणे त्रिज्या	तुलनेने लहान (स्टील वायर स्ट्रँडच्या चांगल्या लवचिकतेमुळे)	तुलनेने मोठे (स्टील टेप रॅपिंग वार्पिंगची शक्यता असते)	YJV32 मर्यादित जागेत घालण्यासाठी अधिक अनुकूल आहे

निवड सूचना:

1. जर परिस्थितीमध्ये प्रामुख्याने दाब सहन करणे समाविष्ट असेल (जसे की थेट दफन, भूमिगत उपयुक्तता बोगदे), आणि लक्षणीय तन्य शक्ती किंवा उच्च ड्रॉप उंची नसल्यास, स्टील टेप चिलखत (YJV22, CU/XLPE/PVC/STA/PVC) त्याच्या उच्च किमतीसाठी शिफारस केली जाते.

2. जर उभ्या बिछाना, मोठा स्पॅन, पाण्याखाली किंवा उच्च ड्रॉप उंचीचा समावेश असेल आणि अक्षीय तन्य शक्तीचा सामना करणे आवश्यक असेल, तर दीर्घकालीन ऑपरेशनल सुरक्षितता सुनिश्चित करण्यासाठी स्टील वायर आर्मर (YJV32, CU/XLPE/PVC/SWA/PVC) ला प्राधान्य दिले पाहिजे.

3. दोन्ही मध्यम-व्होल्टेज प्रणालीच्या व्होल्टेज पातळीशी, कंडक्टर क्रॉस-सेक्शन आणि लेइंग वातावरणाच्या संरक्षण आवश्यकतांशी जुळले पाहिजेत (विशेष आवश्यकता जसे की गंज प्रतिरोध आणि ज्योत रिटार्डन्सी अतिरिक्तपणे सानुकूलित केल्या जाऊ शकतात).
