Beida TUV-प्रमाणित फोटोव्होल्टेइक केबल बाह्य पर्यावरणीय आव्हानांवर मात करते. उच्च-शुद्धता टिन-प्लेटेड ऑक्सिजन-मुक्त तांबे आणि विशेष स्ट्रँडिंग प्रक्रियेचा वापर करून, ते कमी प्रतिकार आणि उत्कृष्ट लवचिकता दर्शवते, प्रभावीपणे पॉवर ट्रान्समिशन अस्थिरता आणि वर्तमान चढउतार कमी करते. इन्सुलेशन आणि म्यान हे IEC 62930 आणि EN 50618 सारख्या आंतरराष्ट्रीय मानकांशी सुसंगत, इरॅडिएटेड क्रॉस-लिंक्ड पॉलीटेट्राफ्लोरोइथिलीन (PTFE) चे बनलेले आहेत. ते -40 ℃ ते 120 ℃ पर्यंत अत्यंत तापमानातील फरक सहन करू शकते, तसेच उच्च तापमान, अल्काली आणि ऍसिडचे नुकसान, आणि ऍसिडचे तीव्र प्रतिकार देखील दर्शवते. लॅम्प एजिंग चाचण्यांनंतर, त्याची तन्य शक्ती धारणा दर मानकांची पूर्तता करते, ज्यामुळे ते वाळवंट, उच्च आणि कमी व्होल्टेज क्षेत्रे आणि किनारपट्टीच्या प्रदेशांमध्ये कडक हवामान निरीक्षणाचा सामना करण्यास सक्षम होते.
उच्च यांत्रिक कार्यक्षमतेच्या मागणीची पूर्तता करण्यासाठी, केबल्समध्ये दुहेरी-स्तर इन्सुलेशन आणि संरक्षणात्मक रचना डिझाइन आहे, काही मॉडेल्स स्टील टेप चिलखतीसह सुसज्ज आहेत. ते दाब आणि प्रभावासाठी उत्कृष्ट प्रतिकार प्रदर्शित करतात, ज्यामुळे ते थेट दफन, ओव्हरहेड इंस्टॉलेशन आणि कंड्युट इन्स्टॉलेशन यासारख्या विविध बिछाना पद्धतींसाठी योग्य बनतात, ज्यामुळे बांधकाम नुकसान आणि उंदीरांचा प्रादुर्भाव प्रभावीपणे प्रतिबंधित होतो. सर्व उत्पादनांनी ज्वालारोधी चाचणी उत्तीर्ण केली आहे, संबंधित सुरक्षा मानकांची पूर्तता केली आहे. ते कमी धूर आणि हॅलोजन-मुक्त ज्वलन निर्माण करतात, प्रभावीपणे आग पसरण्यापासून रोखतात आणि फोटोव्होल्टेइक सिस्टमसाठी मजबूत सुरक्षा अडथळा प्रदान करतात.

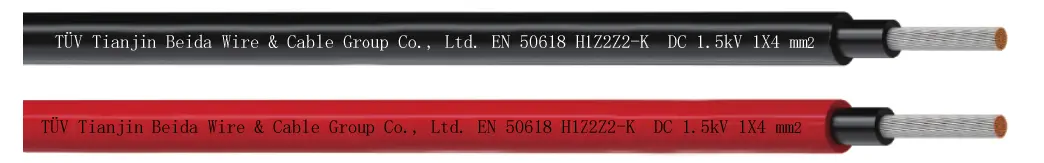

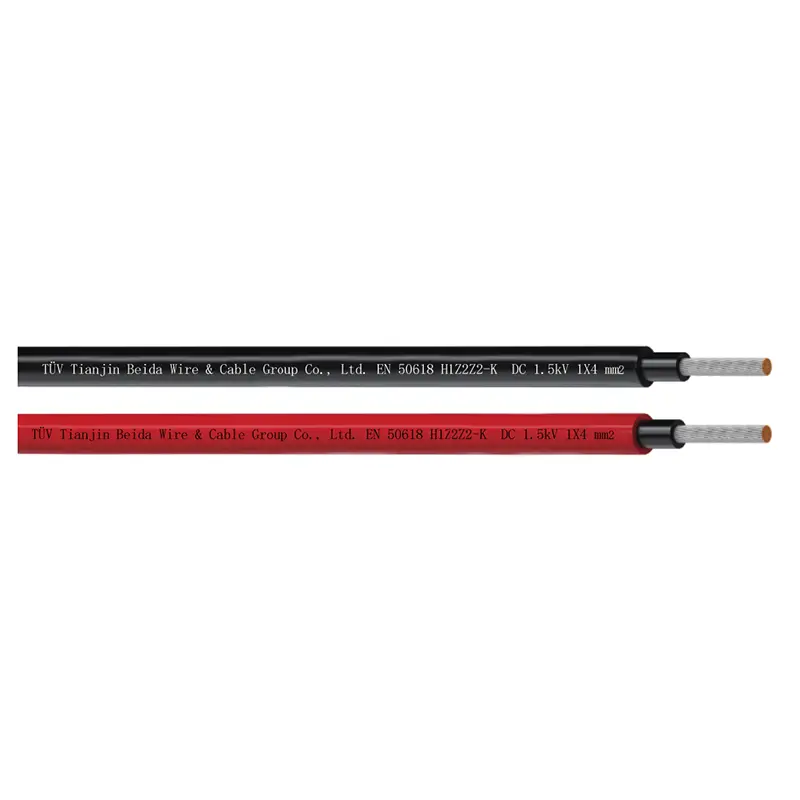

● EN 50618 (H1Z2Z2-K);
● 2PfG 1169/08.2007 नुसार PV-1F

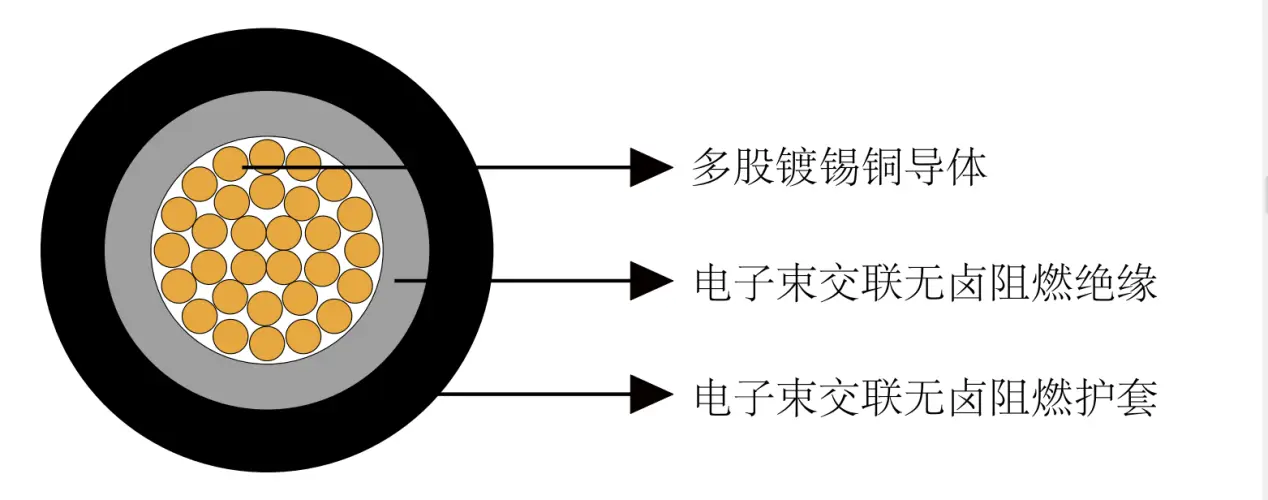

● कंडक्टर: DIN VDE 0295 आणि IEC 60228 वर्ग 5 प्रति स्ट्रेंडेड टिन केलेला तांबे कंडक्टर
● इन्सुलेशन: इलेक्ट्रॉन बीम क्रॉस-लिंक केलेले, हॅलोजन फ्री आणि फ्लेम रिटार्डंट कंपाऊंड, ब्लॅक
● म्यान: इलेक्ट्रॉन बीम क्रॉस-लिंक केलेले, LSZH आणि फ्लेम रिटार्डंट कंपाऊंड, काळा आणि लाल.
● रेटेड व्होल्टेज Uo/U: 1/1 kV AC; 1.5/1.5 केव्ही डीसी; कमाल परवानगी असलेला DC व्होल्टेज: 1.8 kV DC (कंडक्टर/कंडक्टर, अर्थ नसलेली प्रणाली, सर्किट लोड अंतर्गत नाही.
● सभोवतालचे तापमान:-40℃~+90℃
●कंडक्टरचे कमाल तापमान:120℃(20000h)IEC/EN 60216-1 नुसार, शॉर्ट सर्किट तापमान:250℃/5 सेकंद
●थर्मल एन्ड्युरन्स टेस्ट: EN60216-2 (तापमान निर्देशांक+120℃) नुसार
● ओलसर-उष्णता प्रतिरोध: EN 50618 नुसार, टेबल 2 85% आर्द्रतेसह (चाचणी acc. to EN 60068-2-78)
●किमान बेंडिंग त्रिज्या: 4XOD (निश्चित), 5XOD (फ्लेक्सिंग)
●तनाव सामर्थ्य आणि इन्सुलेशन आणि जॅकेटची लांबी: EN 50618 आणि 2PfG 1169 च्या आवश्यकता पूर्ण करते
● वापराचा अपेक्षित कालावधी: 25 वर्षे
● ओव्हॅलिटी:≤15%
● EN50265-2-1, IEC 60332-1 नुसार फायर परफॉर्मन्स, EN 61034-2 नुसार कमी धुराचे उत्सर्जन (लाइट ट्रान्समिटन्स ≥60%), EN 50525-1 नुसार हॅलोजन फ्री, Annex B.
EN 50267-2-2, IEC 60754-2 नुसार वायूंची कमी संक्षारकता
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
कोरची संख्या एक्स नाममात्र क्रॉस सेक्शन |
स्ट्रँडिंगची संख्या |
नाममात्र कंडक्टर व्यास |
नाममात्र इन्सुलेशन जाडी |
नाममात्र म्यान जाडी |
नाममात्र एकूण व्यास |
नाममात्र वजन |
|
No.X mm2 |
n/mm |
मिमी |
मिमी |
मिमी |
मिमी |
kg/km |
|
1×2.5 |
४८/०.२४ |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
५५/०.२८५ |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
८४/०.२८५ |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
७३/०.४० |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
कोरची संख्या एक्स नाममात्र क्रॉस सेक्शन |
स्ट्रँडिंगची संख्या |
नाममात्र कंडक्टर व्यास |
नाममात्र इन्सुलेशन जाडी |
नाममात्र म्यान जाडी |
नाममात्र एकूण व्यास |
नाममात्र वजन |
|
n X मिमी2 |
n/mm |
मिमी |
मिमी |
मिमी |
मिमी |
kg/km |
|
1×2.5 |
४८/०.२४ |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
५५/०.२८५ |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
८४/०.२८५ |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
७३/०.४० |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
कंडक्टरचा प्रतिकार आणि वर्तमान वाहून नेण्याची क्षमता 20℃
|
क्रॉस सेक्शन |
20℃ वर जास्तीत जास्त कंडक्टर प्रतिकार |
20℃ वर जास्तीत जास्त इन्सुलेशन प्रतिरोध |
90℃ वर जास्तीत जास्त इन्सुलेशन प्रतिरोध |
वर्तमान वाहून नेण्याची क्षमता |
||
|
एकल केबल हवेत मुक्त |
पृष्ठभागांवर एकल केबल |
पृष्ठभागांना लागून असलेल्या 2 लोड केलेल्या केबल्स |
||||
|
mm2 |
Ω/किमी |
MΩ. किमी |
MΩ. किमी |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
वर्तमान वहन क्षमता तापमान रूपांतरण गुणांक
|
सभोवतालचे तापमान C |
रूपांतरण घटक |
|
60 पर्यंत |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
IEC 60364-5-52, टेबल B.52-17 नुसार जमा होण्यासाठी घट घटक
