XLPE इन्सुलेटेड पीव्हीसी शीथड STA MV केबल

हे XLPE इन्सुलेटेड PVC Sheathed STA MV केबल व्यावसायिक पुरवठादार, Beida द्वारे ऑफर केले जाते, क्रॉस-लिंक केलेले पॉलीथिलीन (XLPE) इन्सुलेशन सामग्री म्हणून वापरते, ज्यात उत्कृष्ट विद्युत गुणधर्म, उष्णता प्रतिरोधकता आणि वृद्धत्वाचा प्रतिकार असतो. पॉलिव्हिनाईल क्लोराईड (PVC) बाह्य आवरणासह एकत्रित केल्याने, ते ओलावा, रासायनिक गंज आणि शारीरिक ओरखडा यांच्यापासून संरक्षण वाढवते. स्टील टेप आर्मर लेयर केबलला उच्च संकुचित आणि प्रभाव प्रतिरोधकता प्रदान करते, ज्यामुळे ती थेट दफन, बोगदे आणि पाइपलाइन यासारख्या विविध थरांच्या वातावरणाशी जुळवून घेण्यास सक्षम करते. हे विशेषतः इन्स्टॉलेशन पद्धतींसाठी योग्य आहे ज्यांना अतिरिक्त कंड्यूट संरक्षणाची आवश्यकता नसते आणि थेट जमिनीखाली दफन केले जाऊ शकते.

व्होल्टेज पातळीच्या संदर्भात, उत्पादनांमध्ये 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV आणि 26/35KV सारख्या सामान्यतः वापरल्या जाणाऱ्या वैशिष्ट्यांचा समावेश आहे, जे विविध मध्यम-व्होल्टेज पॉवर ट्रान्समिशन आणि वितरणाच्या गरजा पूर्ण करू शकतात. केबल संरचनेची रचना कठोर आहे, संबंधित राष्ट्रीय मानकांचे पालन करते आणि दीर्घकालीन ऑपरेशनल स्थिरता आणि सुरक्षितता मार्जिन आहे.

अर्ज:

क्रॉस-लिंक्ड पॉलीथिलीन इन्सुलेटेड, पीव्हीसी शीथड, स्टील-टेप आर्मर्ड पॉवर केबल्सचा वापर प्रामुख्याने शहरी वीज वितरण, ग्रामीण पॉवर ग्रिड, खाण पॉवर आणि रेल्वे ट्रान्झिट सिस्टममध्ये त्यांच्या स्टील टेप संरक्षणामुळे केला जातो. ते सबस्टेशन, वितरण कॅबिनेट, ट्रान्सफॉर्मर आणि जनरेटर यांसारखी उपकरणे जोडण्यासाठी वापरले जातात. या प्रकारची केबल वीज वितरण नेटवर्क किंवा औद्योगिक प्रतिष्ठानांमध्ये वीज प्रेषणासाठी योग्य आहे. ते थेट जमिनीखाली दफन केले जाऊ शकते किंवा केबल खंदक किंवा केबल ट्रेमध्ये स्थापित केले जाऊ शकते. केबल विशिष्ट दाब सहन करू शकते परंतु तन्य शक्ती नाही.

उत्पादनाची रचना

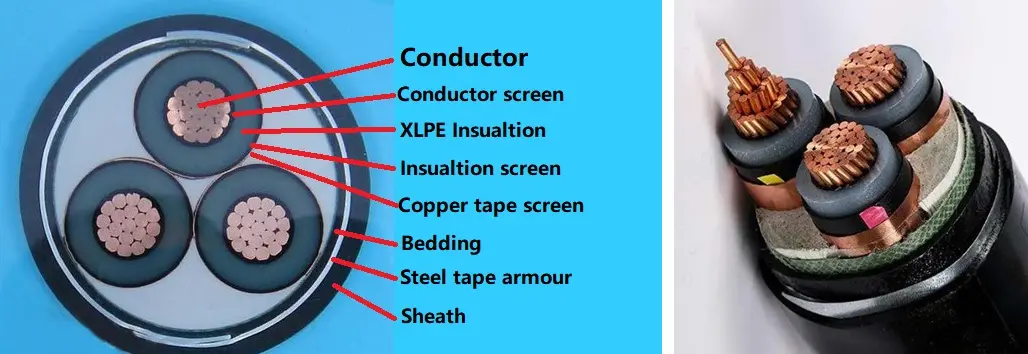

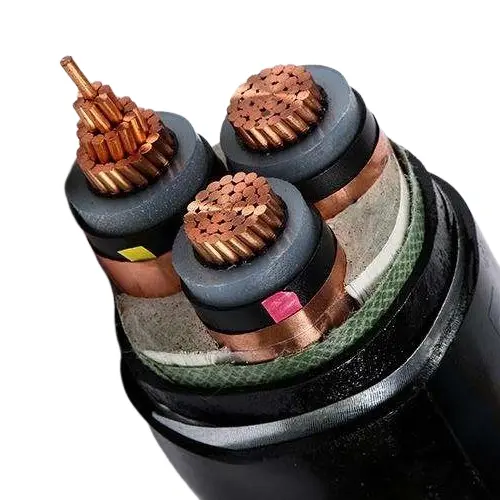

XLPE इन्सुलेटेड PVC Sheathed STA MV केबल T1R कॉपर कंडक्टर, XLPE इन्सुलेशन, PVC रॅपिंग टेप स्टील-टेप चिलखत आणि PVC शीथ यांनी बनलेली आहे.

कंडक्टर: कॉपर किंवा ॲल्युमिनियम कंडक्टर, गोल स्टँड किंवा आकार, वर्ग 2 ते IEC 60228

आणि GB/T 3956-2008.

इन्सुलेशन: क्रॉस-लिंक्ड पॉलीथिलीन इन्सुलेशन，इन्सुलेशन जाडी, सामग्रीची मालमत्ता IEC 60502-2 आणि GB/T 12706.2，GB/T 12706.3 नुसार असावी.

कंडक्टर शील्डिंग: कंडक्टर शील्डिंग एक्सट्रुडेड अर्ध-वाहक नॉन-मेटलिक सामग्रीचे बनलेले असावे आणि एक्सट्रूडेड अर्ध-वाहक सामग्री इन्सुलेशनशी घट्ट बांधलेली असावी.

इन्सुलेशन शील्डिंग: इन्सुलेशन शील्ड नॉन-मेटलिक सेमी-कंडक्टिव्ह लेयर आणि मेटॅलिक लेयरच्या मिश्रणाने बनलेली असावी. एक नॉन-मेटलिक अर्ध-वाहक थर जो इन्सुलेशन कोरशी घट्ट बांधलेला असतो किंवा सोलून काढता येतो तो प्रत्येक इन्सुलेटेड कोरवर थेट बाहेर काढला पाहिजे. त्यानंतर, धातू नसलेल्या अर्ध-वाहक थराभोवती एक धातूचा संरक्षक स्तर गुंडाळला पाहिजे. हे IEC 60502-2, GB/T 12706.2 आणि GB/T 12706.3 च्या तरतुदींचे पालन केले पाहिजे.

आतील आवरणे: आतील आवरणे बाहेर काढावीत. सामग्री केबलच्या ऑपरेटिंग तापमानासाठी योग्य आणि इन्सुलेट सामग्रीशी सुसंगत असावी.

स्टील-टेप चिलखत: मल्टीकोर केबल्समध्ये, चिलखत दुहेरी स्टील टेपचे पालन करणाऱ्या आतील आवरणावर लावावे. a.c. वर वापरण्यासाठी सिंगल-कोर केबल्स प्रणालींमध्ये नॉन-चुंबकीय स्टील टेपचा समावेश असावा.

बाह्य आवरण:PVC शीथ, म्यानची जाडी, सामग्रीची मालमत्ता IEC 60502.2 आणि GB/T 12706 नुसार असावी.

ज्वाला-प्रतिरोधक केबल: ज्वाला-प्रतिरोधक PVC बाह्य आवरण सामग्री वापरली जाईल. फ्लेम रिटार्डंट ग्रेडचे तीन प्रकारांमध्ये वर्गीकरण केले जाऊ शकते: बंच ए, बी आणि सी.

कार्यप्रदर्शन मापदंड

रेटेड व्होल्टेज: 3.6/6 केव्ही ते 18/30 केव्ही; 26/35 kV

चाचणी व्होल्टेज: पॉवर फ्रिक्वेंसी चाचणी व्होल्टेज 3.5U0 असावे आणि चाचणी ब्रेकडाउनशिवाय 5 मिनिटे टिकली पाहिजे.

कंडक्टरचे कमाल ऑपरेटिंग तापमान: 90 ºC

शॉर्ट सर्किट तापमान: +250 ºC

इन्सुलेशन जाडी:

केबल चाचणी

नियमित केबल चाचण्यांमध्ये हे समाविष्ट आहे: 1) कंडक्टर डीसी प्रतिरोध चाचणी, जीबी/टी 3956-2008 आणि IEC 60228 च्या आवश्यकतांचे पालन करण्यासाठी 20ºC वर डीसी प्रतिरोध आवश्यक आहे; 2) एसी व्होल्टेज चाचणी, 5 मिनिटे 3.5U0 व्होल्टेजवर सतत, कोणतेही ब्रेकडाउन नसावे; 3) GB/T 3048.12 नुसार आयोजित आंशिक डिस्चार्ज चाचणी, 10pC पेक्षा जास्त डिस्चार्ज 1.73U0 व्होल्टेजवर तयार केला जाऊ नये आणि चाचणी संवेदनशीलता 10pC किंवा त्याहून अधिक पोहोचली पाहिजे.

सॅम्पलिंग चाचण्यांमध्ये प्रामुख्याने हे समाविष्ट आहे: 1) कंडक्टर संरचना तपासणी, जी GB/T 3956-2008 आणि IEC 60228 च्या आवश्यकतांचे पालन करेल; 2) इन्सुलेशन, आतील अस्तर, स्टील टेप चिलखत आणि आवरण यांचे संरचनात्मक परिमाण IEC 60502.2, GB/T 12706.2-2020 आणि GB/T 12706.3-2020 च्या आवश्यकता पूर्ण करतात; 3) थर्मल लांबण चाचणी, जी GB/T 2951.21-2008 आणि IEC 60811-2-1 च्या अध्याय 9 नुसार केली जाईल आणि परिणाम संबंधित मानकांचे पालन करतील.

प्रकार चाचणीमध्ये खालील गोष्टींचा समावेश होतो: इन्सुलेशन आणि शीथचे यांत्रिक आणि भौतिक गुणधर्म आणि विद्युत गुणधर्मांनी IEC 60502.2, GB/T 12706.2-2020 आणि GB/T 12706.3-2020 च्या आवश्यकता पूर्ण केल्या पाहिजेत; सिंगल-केबल बर्निंग चाचणीने GB/T 19666-2019 आणि IEC 60332 च्या तरतुदींचे पालन केले पाहिजे; बंडल केलेल्या फ्लेम रिटार्डंट चाचणीने GB/T 19666-2019 आणि IEC 60332 च्या आवश्यकता देखील पूर्ण केल्या पाहिजेत.

उत्पादन स्थापना अटी:

केबलच्या स्थापनेदरम्यान वातावरणीय तापमान

क्रॉस-लिंक्ड इथिलीन इन्सुलेशन आणि PVC शीथ असलेल्या पॉवर केबल्ससाठी, स्थापनेदरम्यान सभोवतालचे तापमान 0°C पेक्षा कमी नसावे.

केबलच्या स्थापनेदरम्यान किमान झुकणारा त्रिज्या

पॅकेजिंग आणि वितरण

पॅकेजिंग तपशील:

हे तुम्ही खरेदी करता त्या प्रमाण आणि आवश्यकतांनुसार निर्धारित केले जाते. वाटाघाटी करता येतील.

बंदर: टियांजिन बंदर

वितरण: समुद्रमार्गे, हवाई मार्गे, एक्सप्रेसने.
