XLPE इन्सुलेटेड PVC शीथड नॉन-आर्मर्ड MV केबल

1989 मध्ये स्थापन झाल्यापासून, बेडा ग्रुप हा चीनमधील पॉवर केबल्सच्या क्षेत्रात अनेक वर्षांचा उद्योग संचय आणि उत्कृष्ट तंत्रज्ञानामुळे बेंचमार्क उत्पादक बनला आहे. सखोल R&D क्षमता आणि समृद्ध उद्योग अनुभव असलेली कंपनी म्हणून, आमच्या XLPE इन्सुलेटेड PVC शीथड नॉन-आर्मर्ड MV केबल्सचा वापर उच्च स्थिरता आणि उच्च कार्यक्षमतेसाठी शहरी पॉवर ग्रिड्स, औद्योगिक आणि खाण उद्योग आणि उंच इमारतींमध्ये मोठ्या प्रमाणावर केला जातो. कडक गुणवत्ता नियंत्रण प्रणाली आणि त्सिंगुआ युनिव्हर्सिटी, नानकाई युनिव्हर्सिटी आणि इतर अधिकृत युनिट्ससह दीर्घकालीन सहकार्याने, ग्राहकांना सुरक्षित आणि विश्वासार्ह पॉवर ट्रान्समिशन सोल्यूशन्स प्रदान करून, आमच्या उत्पादनांना बाजारपेठेद्वारे उच्च मान्यता मिळाली आहे.

चौकशी पाठवा

उत्पादन वर्णन

Tianjin Beida एक चायना XLPE इन्सुलेटेड PVC शीथड नॉन-आर्मर्ड MV केबल निर्माता आणि पुरवठादार आहे. या केबल्सचा मोठ्या प्रमाणावर पॉवर सिस्टममध्ये वापर केला जातो. हे शहरी पॉवर ग्रिड्स, औद्योगिक आणि खाण उद्योग आणि उंच इमारतींसाठी "पॉवर आर्टरी" म्हणून काम करते आणि ते 10,35 kV हाय-व्होल्टेज वीज सबस्टेशनमधून विविध पॉवर टर्मिनल्सपर्यंत प्रसारित करू शकते.

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

मध्यम व्होल्टेज केबल्सची निवड

1. व्होल्टेज पातळीनुसार निवडा, सामान्यतः वापरलेली केबल पातळी 3.6/6 kV, 6/10 kV, 8.7/15kV, 12/20 kV, 18/30 kV；26/35 kV असते

2. उपकरणांच्या शक्तीनुसार किंवा प्रसारित करंटनुसार निवडा, उपकरणांच्या शक्तीनुसार उपकरणांना वापरण्यासाठी आवश्यक असलेल्या विद्युत् प्रवाहाची गणना करा आणि नंतर केबल ॲम्पॅसिटी टेबलनुसार निवडा. याव्यतिरिक्त, केबलच्या लांबीचा वापर करून केबलच्या व्होल्टेज ड्रॉपची गणना करणे आवश्यक आहे आणि व्होल्टेज ड्रॉप 5% पेक्षा जास्त असू शकत नाही.

केबल प्रकार	स्ट्रक्चरल वैशिष्ट्ये	अनुप्रयोग परिस्थिती	निषिद्ध दृश्य
XLPE इन्सुलेटेड PVC शीथ्ड ऑन-आर्मर्ड MV केबल	निशस्त्र, हलके आणि लवचिक	इनडोअर, बोगदा, केबल ट्रेंच, पाईप टाकणे	मोठ्या यांत्रिक शक्तींचा सामना करू शकत नाही, दगडी भागात थेट दफन केले जाऊ नये
XLPE इन्सुलेटेड पीव्हीसी शीथड STA MV केबल	स्टील टेप आर्मरिंग	मजबूत कॉम्प्रेशन प्रतिकार असलेले क्षेत्र, थेट जमिनीखाली दफन केलेले आणि यांत्रिक नुकसानास संवेदनाक्षम	उच्च थेंब सह उभ्या घालण्यासाठी योग्य नाही (स्लिप करण्यास सोपे)
XLPE इन्सुलेटेड पीव्हीसी शीथड SWA MV केबल	बारीक स्टील वायर चिलखत, उच्च तन्य शक्ती	उच्च ड्रॉप परिस्थिती (उदा. शाफ्ट), खाणी, पाण्याखाली	उच्च किंमत, सामान्यतः या मॉडेलशिवाय जमिनीवर घातली जाते
LSZH MV CALBES	हॅलोजन मुक्त, कमी धूर, ज्वाला retardant	उंच इमारती, भुयारी मार्ग, रुग्णालये आणि उच्च अग्निसुरक्षा आवश्यकता असलेली इतर ठिकाणे	-

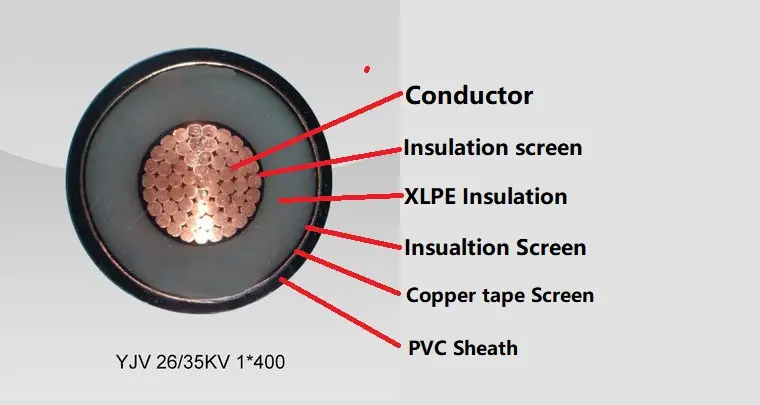

उत्पादनाची रचना

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

XLPE इन्सुलेटेड PVC शीथड नॉन-आर्मर्ड MV केबल T1R कॉपर कंडक्टर, XLPE इन्सुलेशन, PVC रॅपिंग टेप स्टील-टेप चिलखत आणि PVC शीथ यांनी बनलेली आहे.

कंडक्टर: कॉपर किंवा ॲल्युमिनियम कंडक्टर, गोल स्टँड किंवा आकार, वर्ग 2 ते IEC 60228

आणि GB/T 3956-2008.

इन्सुलेशन: XLPE इन्सुलेटेड ， इन्सुलेशन जाडी, मटेरियल प्रॉपर्टी IEC 60502-2 आणि GB/T 12706.2，GB/T 12706.3 नुसार असेल.

कंडक्टर शील्ड: कंडक्टर शील्ड एक्सट्रुडेड सेमीकंडक्टिव्ह नॉनमेटेलिक मटेरियलचे बनलेले असावे आणि एक्सट्रुडेड सेमीकंडक्टिव्ह मटेरियल इन्सुलेशनशी जवळून जोडलेले असावे.

इन्सुलेशन शील्ड: इन्सुलेशन शील्ड नॉन-मेटलिक सेमीकंडक्टिव्ह लेयर आणि मेटल लेयरने बनलेली असावी. प्रत्येक इन्सुलेटेड वायर कोर थेट नॉन-मेटलिक सेमीकंडक्टिव्ह लेयरसह घट्टपणे इन्सुलेटेड वायर कोर किंवा सोलता येण्याजोगा एकत्र केला पाहिजे. नंतर, धातूच्या ढालचा थर नॉन-मेटलिक अर्धसंवाहक स्तराच्या बाहेर ओव्हरलॅप केला जाईल आणि IEC 60502-2, GB/T 12706.2 आणि GB/T 12706.3 च्या आवश्यकता पूर्ण केल्या जातील.

बाह्य आवरण: PVC शीथ शीथची जाडी, सामग्रीची मालमत्ता IEC 60502.2 आणि GB/T 12706 नुसार असावी.

ज्वाला-प्रतिरोधक केबल: ज्वाला-प्रतिरोधक PVC बाह्य आवरण सामग्री वापरली जाईल. फ्लेम रिटार्डंट ग्रेडचे तीन प्रकारांमध्ये वर्गीकरण केले जाऊ शकते: बंच ए, बी आणि सी.

कार्यप्रदर्शन मापदंड

रेटेड व्होल्टेज: 3.6/6 केव्ही ते 18/30 केव्ही; 26/35 kV

चाचणी व्होल्टेज: पॉवर फ्रिक्वेंसी चाचणी व्होल्टेज 3.5U0 असेल आणि चाचणी ब्रेकडाउनशिवाय 5 मिनिटांसाठी घेतली जाईल.

रेट केलेले व्होल्टेज U0/U	कमाल व्होल्टेज उम	चाचणी व्होल्टेज केव्ही
३.६/६	7.2	12.5
६/१०	12	21
८.७/१५	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

कंडक्टरचे कमाल ऑपरेटिंग तापमान: 90 ºC

शॉर्ट सर्किट तापमान: +250 ºC

इन्सुलेशन जाडी:

रेट केलेले व्होल्टेज U0/U	इन्सुलेशन जाडी:
३.६/६	2.5
६/१०	3.4
८.७/१५	4.5
12/20	5.5
18/30	8.0
26/35	10.5

केबल सर्वसमावेशक चाचणी, गुणवत्ता हमी चिंतामुक्त!

नियमित चाचणीमध्ये, उत्कृष्ट कार्यप्रदर्शन सुनिश्चित करण्यासाठी कंडक्टर डीसी रेझिस्टन्स, एसी व्होल्टेज आणि आंशिक डिस्चार्ज राष्ट्रीय मानके आणि IEC मानकांनुसार काटेकोरपणे असतात. सॅम्पलिंग टेस्टमध्ये कंडक्टर स्ट्रक्चर, इन्सुलेशन शीथचा आकार आणि थर्मल एलेगेशन हे प्रमाण प्रमाणापर्यंत असते आणि गुणवत्ता विश्वासार्ह असते. प्रकार चाचणी अधिक व्यापक आहे, ज्यात इन्सुलेशन शीथचे यांत्रिक आणि भौतिक गुणधर्म, इलेक्ट्रिकल गुणधर्म आणि सिंगल आणि बंडल फ्लेम रिटार्डंट चाचण्या समाविष्ट आहेत, सर्व GB/T आणि IEC मानकांनुसार, तुमच्या केबल सुरक्षा एस्कॉर्टसाठी!

उत्पादन स्थापना अटी:

XLPE इन्सुलेटेड PVC शीथड नॉन-आर्मर्ड MV केबल, इन्स्टॉलेशनचे सभोवतालचे तापमान 0º पेक्षा कमी नसावे.

स्थापनेच्या वेळी केबलची किमान बेंड त्रिज्या

प्रकल्प	सिंगल कोर केबल		मल्टी-कोर केबल
प्रकल्प	निशस्त्र	आर्मर्ड	निशस्त्र	आर्मर्ड
स्थापनेच्या वेळी केबलची किमान बेंड त्रिज्या	20D	15D	15D	12 डी
कनेक्शन बॉक्स आणि समाप्ती जवळ केबल्सची किमान वाकलेली त्रिज्या	15D	12 डी	12 डी	10D
टीप: डी हा केबलचा बाह्य व्यास आहे

सुरक्षित, अधिक कार्यक्षम पॉवर ट्रान्समिशनसाठी आता खरेदी करा

क्रॉस-लिंक्ड पॉलीथिलीन इन्सुलेटेड पीव्हीसी शीथड अनआर्मर्ड पॉवर केबलची निवड केवळ उच्च गुणवत्तेची वचनबद्धता नाही तर दीर्घकालीन स्थिर ऑपरेशनची हमी देखील आहे. या केबलची टिकाऊपणा, कमी देखभाल खर्च आणि उच्च प्रसारण कार्यक्षमता एंटरप्राइजेसच्या खर्चात लक्षणीय बचत करू शकते आणि पॉवर सिस्टमच्या एकूण कार्यक्षमतेत लक्षणीय सुधारणा करू शकते. केबलचा दीर्घकाळ वापर केल्याने वीज बिघाडामुळे होणारी देखभाल आणि बदली खर्च मोठ्या प्रमाणात कमी होऊ शकतो, त्यामुळे उद्योगांना गुंतवणूकीवर जास्त परतावा मिळतो.
