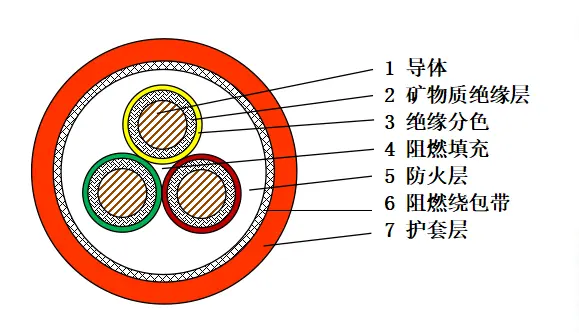

BBTRZ केबल बांधकाम समजून घेणे
दBBTRZ लवचिक आग-प्रतिरोधक केबल्ससुरक्षा आणि ऑपरेशनल लवचिकता या दोहोंना प्राधान्य देणाऱ्या मल्टी-लेयर डिझाइनसह इंजिनियर केलेले आहेत. कोरमध्ये, अडकलेले तांबे कंडक्टर केबलची झुकण्याची क्षमता राखून उत्कृष्ट विद्युत चालकता प्रदान करतात. कंडक्टरच्या सभोवतालचा खनिज इन्सुलेशनचा एक थर असतो, जो सामान्यत: मॅग्नेशियम ऑक्साईड किंवा तत्सम संयुगे बनलेला असतो, जो उष्णता हस्तांतरणाविरूद्ध प्राथमिक अडथळा म्हणून काम करतो [संदर्भ:0]. हा खनिज थर थेट ज्वालाच्या संपर्कात असतानाही केबलला कार्य चालू ठेवण्यास सक्षम करतो.
कमी-स्मोक, हॅलोजन-मुक्त (LSZH) सामग्रीपासून बनविलेले बाह्य आवरण यांत्रिक नुकसान आणि पर्यावरणीय घटकांपासून अतिरिक्त संरक्षण प्रदान करते. हे आवरण आगीच्या संपर्कात असताना कमीतकमी विषारी धूर सोडण्यासाठी तयार केले जाते, ज्यामुळेBBTRZ लवचिक आग-प्रतिरोधक केबल्सबंदिस्त जागांसाठी योग्य जसे की बोगदे, उंच इमारती आणि भूमिगत संक्रमण प्रणाली. मिनरल इन्सुलेशन आणि LSZH शीथिंगच्या संयोजनाचा परिणाम केबलमध्ये होतो जो केवळ आगीचा प्रतिकार करत नाही तर आणीबाणीच्या वेळी सुरक्षित निर्वासन परिस्थितीत देखील योगदान देते.
अग्निरोधक कामगिरी आणि चाचणी मानके
च्या परिभाषित वैशिष्ट्यांपैकी एकBBTRZ लवचिक आग-प्रतिरोधक केबल्सअत्यंत थर्मल तणावाखाली सर्किट अखंडता राखण्याची त्याची क्षमता आहे. या केबल्स विस्तारित कालावधीसाठी 1,000°C पर्यंत तापमानाचा सामना करण्यासाठी डिझाइन केल्या आहेत, कठोर चाचणी प्रोटोकॉलद्वारे सत्यापित केलेले कार्यप्रदर्शन मेट्रिक[संदर्भ:1]. IEC 60331 मध्ये निर्दिष्ट केलेल्या मानक अग्निरोधक चाचण्या, सतत विद्युत भार राखून केबलला थेट ज्वालाच्या अधीन ठेवतात. BBTRZ डिझाइन सातत्याने या आवश्यकतांची पूर्तता करते किंवा ओलांडते, हे सुनिश्चित करते की आग लागल्यास गंभीर प्रणाली कार्यरत राहतील.
फ्लेम रेझिस्टन्सच्या पलीकडे, केबल वॉटर स्प्रे आणि यांत्रिक शॉक चाचण्यांमध्ये उत्कृष्ट कार्यप्रदर्शन देखील प्रदर्शित करते, जे वास्तविक-जागतिक अग्निशमन परिस्थितीचे अनुकरण करते. मिनरल इन्सुलेशन उष्णतेखाली खराब होत नाही किंवा वितळत नाही, ज्यामुळे अनेकदा पारंपारिक पॉलिमरिक केबल्ससह होणारे शॉर्ट सर्किट रोखले जाते. ही विश्वसनीयता बनवतेBBTRZ लवचिक आग-प्रतिरोधक केबल्समोठ्या प्रमाणात पायाभूत सुविधा प्रकल्पांमध्ये आपत्कालीन प्रकाश, फायर पंप आणि इव्हॅक्युएशन सिस्टमसाठी विश्वसनीय उपाय.
मुख्य कार्यप्रदर्शन निर्देशक
- ज्वाला तापमान सहनशक्ती- 180 मिनिटांसाठी 1,000 डिग्री सेल्सियस पर्यंत
- सर्किट अखंडता- आगीच्या परिस्थितीत व्होल्टेज राखते
- धूर उत्सर्जन- कमी विषारीपणा, किमान अस्पष्टता
- पाणी प्रतिकार- स्प्रिंकलर सक्रिय झाल्यानंतर कार्यशील
घट्ट प्रतिष्ठापनांमध्ये लवचिकता फायदे
पारंपारिक खनिज-इन्सुलेटेड केबल्स, आग-प्रतिरोधक असताना, अनेकदा कठोर आणि मर्यादित जागेत मार्ग काढणे कठीण असते. दBBTRZ लवचिक आग-प्रतिरोधक केबल्ससंरक्षक खनिज थराशी तडजोड न करता वाकण्याची क्षमता जपणाऱ्या काळजीपूर्वक डिझाइन केलेल्या स्ट्रँडिंग प्रक्रियेद्वारे ही मर्यादा दूर करा. ही लवचिकता इंस्टॉलर्सना अडथळ्यांभोवती, अरुंद नळांमधून आणि उपकरणांच्या कॅबिनेटमध्ये कमीतकमी प्रयत्नांसह नेव्हिगेट करण्याची परवानगी देते. केबलची किमान बेंडिंग त्रिज्या पारंपारिक MI केबल्सपेक्षा लक्षणीयरीत्या लहान असते, ज्यामुळे अतिरिक्त जंक्शन बॉक्सेस किंवा ट्रांझिशन फिटिंगची आवश्यकता कमी होते.
ही इन्स्टॉलेशन लवचिकता थेट कमी केलेल्या प्रोजेक्ट टाइमलाइनमध्ये आणि कमी साहित्याचा कचरा मध्ये अनुवादित करते. रेट्रोफिट प्रकल्पांमध्ये, जेथे विद्यमान मार्ग अनेकदा मर्यादित असतात, BBTRZ केबल इन्सुलेशनला हानी पोहोचवण्याच्या जोखमीशिवाय विद्यमान नळांमधून खेचली जाऊ शकते. बाह्य आवरण देखील घर्षण-प्रतिरोधक आहे, खेचण्याच्या ऑपरेशन दरम्यान अतिरिक्त संरक्षण प्रदान करते. फील्ड रिपोर्ट्स असे सूचित करतात की कठोर MI केबल्सच्या तुलनेत इंस्टॉलेशनची वेळ 30% पर्यंत कमी केली जाऊ शकते, ज्यामुळे BBTRZ मालिका नवीन बिल्ड आणि नूतनीकरण कार्य दोन्हीसाठी एक व्यावहारिक पर्याय बनते.
इतर आग-प्रतिरोधक केबल्ससह तुलनात्मक विश्लेषण
च्या मूल्य प्रस्तावाचे पूर्णपणे कौतुक करण्यासाठीBBTRZ लवचिक आग-प्रतिरोधक केबल्स, त्याच्या गुणधर्मांची इतर सामान्य आग-प्रतिरोधक केबल प्रकारांशी तुलना करणे उपयुक्त आहे. खालील तक्त्यामध्ये अनेक कार्यप्रदर्शन आणि प्रतिष्ठापन निकषांवरील मुख्य भिन्नतांचा सारांश दिला आहे.
| वैशिष्ट्य | BBTRZ लवचिक | मानक MI केबल | आग-प्रतिरोधक पीव्हीसी |
|---|---|---|---|
| कमाल ऑपरेटिंग तापमान | 1,000°C | 1,000°C | 250°C |
| लवचिकता (वाकणे त्रिज्या) | 6× केबल व्यास | 12× केबल व्यास | 8× केबल व्यास |
| धूर उत्सर्जन | कमी (LSZH) | शून्य (खनिज) | उच्च (हॅलोजन) |
| स्थापना जटिलता | कमी | उच्च | मध्यम |
| ठराविक अनुप्रयोग | उंच, बोगदे, डेटा केंद्रे | औद्योगिक, आण्विक | सामान्य इमारत |
सारणी हायलाइट करते की मानक MI केबल्स समान तापमान सहनशक्ती देतात, BBTRZ प्रकार उच्च लवचिकता आणि कमी स्थापना जटिलता प्रदान करते. आग-प्रतिरोधक PVC केबल्स, दुसरीकडे, कमी तापमान सहनशीलता आणि उच्च धूर उत्सर्जनामुळे मर्यादित आहेत. ज्या प्रकल्पांसाठी अग्निसुरक्षा आणि प्रतिष्ठापन कार्यक्षमता या दोन्ही प्राधान्यक्रम आहेत, BBTRZ मालिका सर्वात जास्त मागणी असलेल्या आवश्यकता पूर्ण करणारे संतुलित समाधान देते.
स्थापना सर्वोत्तम पद्धती आणि हाताळणी
चे फायदे पूर्णपणे लक्षात येण्यासाठी योग्य स्थापना आवश्यक आहेBBTRZ लवचिक आग-प्रतिरोधक केबल्स. इष्टतम कामगिरी आणि दीर्घायुष्य सुनिश्चित करण्यासाठी उद्योग तज्ञांनी खालील मार्गदर्शक तत्त्वांची शिफारस केली आहे.
- केबलची तयारी- खनिज इन्सुलेशन निकस टाळण्यासाठी बाहेरील आवरण काळजीपूर्वक काढा. एमआय केबल्ससाठी डिझाइन केलेली विशेष स्ट्रिपिंग टूल्स वापरा.
- झुकणारा त्रिज्या— केबल व्यासाच्या 6 पट कमीत कमी झुकण्याची त्रिज्या ठेवा. तीक्ष्ण वाकणे टाळा ज्यामुळे इन्सुलेशन लेयरशी तडजोड होऊ शकते.
- समाप्ती— ओलावा सील आणि ताण आराम देणारे मंजूर टर्मिनेशन किट वापरा. ओलावा प्रवेश टाळण्यासाठी योग्य समाप्ती महत्त्वपूर्ण आहे, जे कालांतराने खनिज इन्सुलेशन खराब करू शकते.
- समर्थन अंतर— सॅगिंग आणि यांत्रिक ताण टाळण्यासाठी निर्मात्याने शिफारस केलेल्या अंतराने केबल सुरक्षित करा, विशेषत: प्रत्येक 1.5 ते 2 मीटर.
- चाचणी— स्थापनेनंतर, केबल सिस्टमची अखंडता सत्यापित करण्यासाठी इन्सुलेशन प्रतिरोध आणि सातत्य चाचण्या करा. भविष्यातील संदर्भासाठी सर्व चाचणी परिणाम दस्तऐवजीकरण करा.
या पद्धतींचे पालन केल्याने केबलचे आग-प्रतिरोधक गुणधर्म त्याच्या संपूर्ण सेवा जीवनात पूर्णपणे संरक्षित आहेत याची खात्री होते. दBBTRZ लवचिक आग-प्रतिरोधक केबल्सटिकाऊपणासाठी डिझाइन केलेले आहेत, परंतु सर्व अचूक-अभियांत्रिक उत्पादनांप्रमाणे, त्यांना स्थापनेदरम्यान काळजीपूर्वक हाताळणीचा फायदा होतो.
