BS 6346 पॉवर केबल

Tianjin Beida एक चीन BS 6346 पॉवर केबल निर्माता आणि पुरवठादार आहे. अशा प्रकारची केबल कमी व्होल्टेज सिस्टममध्ये वीज पुरवठा आणि नियंत्रण रेषांसाठी वापरली जाऊ शकते. केबल पीव्हीसीद्वारे इन्सुलेटेड आणि म्यान केली जाते आणि स्टील वायर आर्मरद्वारे संरक्षित केली जाते. केबल तणाव आणि दबाव सहन करू शकते. हे इमारतींमध्ये स्थापित केले जाऊ शकते किंवा थेट जमिनीखाली दफन केले जाऊ शकते.

चौकशी पाठवा

उत्पादन वर्णन

एक व्यावसायिक निर्माता म्हणून, Beida ची BS 6346 पॉवर केबल प्रगत PVC इन्सुलेशन आणि शीथ सामग्रीचा अवलंब करते, स्टील वायर आर्मर डिझाइनसह, जे केबलचे दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करण्यासाठी बाह्य तणाव आणि दबाव प्रभावीपणे प्रतिकार करू शकते. BS 6346 पॉवर केबल्स उच्च पातळीची सुरक्षितता आणि स्थिरता देतात, मग ते इमारतींच्या आत बसवलेले असोत किंवा थेट जमिनीखाली गाडलेले असोत. त्याचे तांबे कंडक्टर, पीव्हीसी कुशन आणि स्टील वायर आर्मर डिझाइन केबलला जटिल वातावरणात भौतिक दाब सहन करण्यास सक्षम करते, पॉवर सिस्टमचे सामान्य ऑपरेशन सुनिश्चित करते आणि पारंपारिक पॉवर केबल्स कठोर वातावरणात सहजपणे खराब होतात या समस्येचे निराकरण करतात.

उत्पादनाची रचना

Bs 6346 Power Cable

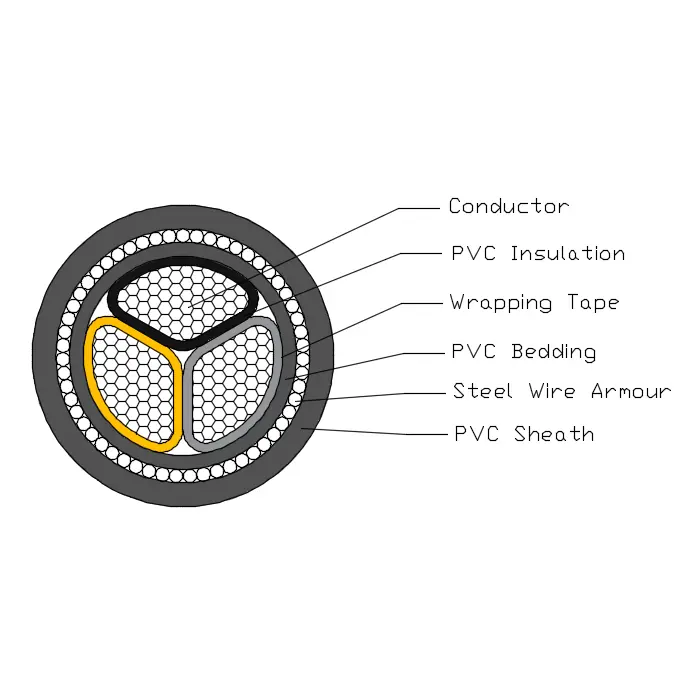

BS 6346 पॉवर केबल T1R कॉपर कंडक्टर, पीव्हीसी इन्सुलेशन, पीव्हीसी बेडिंग, स्टील-वेअर्स आर्मर आणि पीव्हीसी शीथने बनलेली आहे.

कंडक्टर: सॉलिड कॉपर किंवा ॲल्युमिनियम कंडक्टर, गोलाकार किंवा आकाराचे, वर्ग 2 ते BS EN 60228.

इन्सुलेशन: बीएस 7655-1.3 नुसार पीव्हीसी प्रकार GP8

कोर रंग: 1 कोर: जन्मलेला किंवा निळा

2 कोर: जन्मलेले, निळे

3 कोर: जन्मलेले, काळा, राखाडी

4 कोर: निळा, जन्मलेला, काळा, राखाडी

5 कोर: हिरवा/पिवळा, निळा, जन्मलेला, काळा, राखाडी

5 coes वर: काळ्या क्रमांकासह पांढरे कोर

बेडिंग: बेडिंग केबलच्या ऑपरेटिंग तापमानाशी सुसंगतपणे एलएसओएच पॉलिमरिक मटेरियल एक्सट्रूड केले पाहिजे.

स्टील-वायर चिलखत: सिंगल कोर केबल: ॲल्युमिनियम वायर चिलखत

मल्टी कोर केबल: स्टील वायर चिलखत

बाह्य आवरण: म्यान BS 7655 मध्ये निर्दिष्ट केलेल्या PVC प्रकार TM1 मटेरियलमधून बाहेर काढावे.

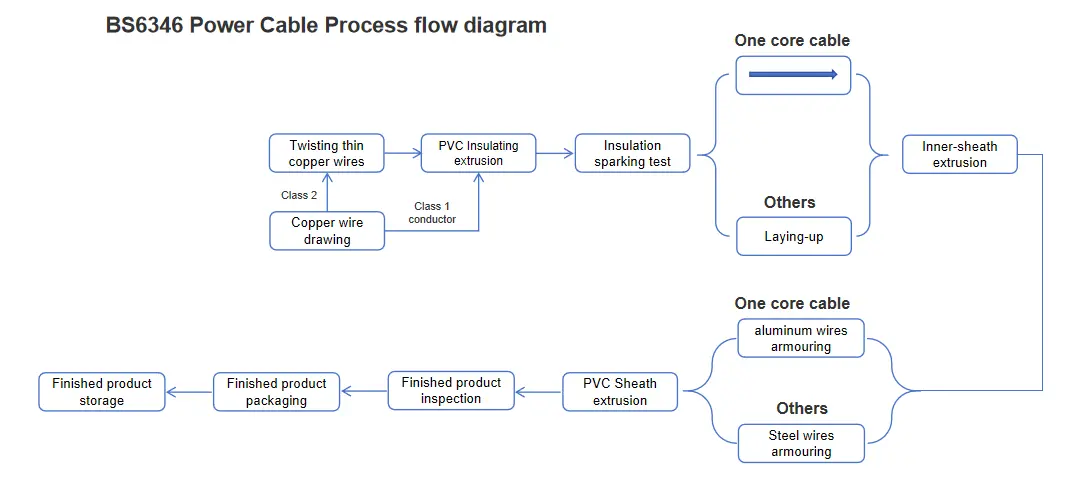

प्रक्रिया प्रवाह आकृती

Bs 6346 Power Cable

कार्यप्रदर्शन मापदंड

रेटेड व्होल्टेज: 600/1000kV

चाचणी व्होल्टेज: 5 मिनिटांसाठी 3.5kV कोणतेही खंडित झाले नाही

कार्यरत तापमान: 0º C ते +60 ºC

शॉर्ट सर्किट तापमान: +160 ºC

किमान बेंडिंग त्रिज्या: 12*OD;

फ्लेम-रिट्राडंट: BS EN 60332-1-2

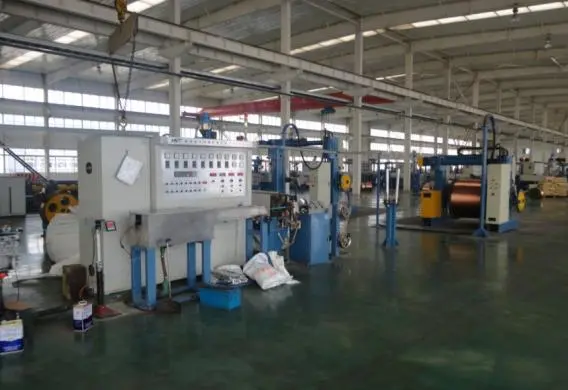

उत्पादन आणि तपासणी उपकरणे

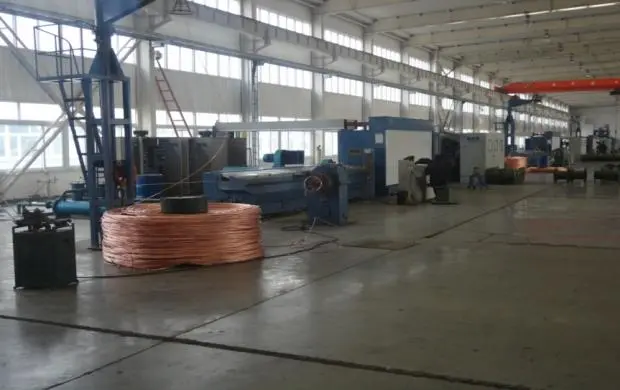

रेखाचित्र मशीन

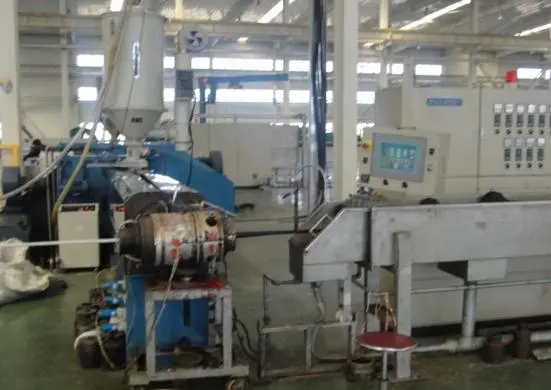

इन्सुलेशन एक्सट्रूडर

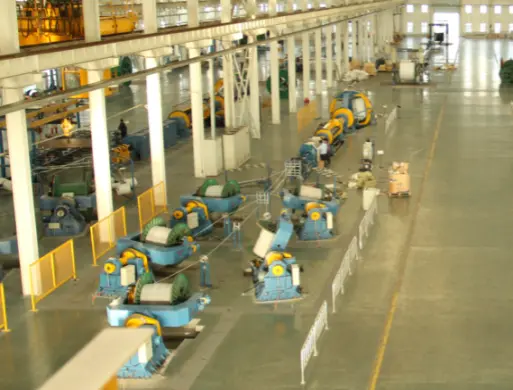

केबल-माजी

म्यान एक्सट्रूडर

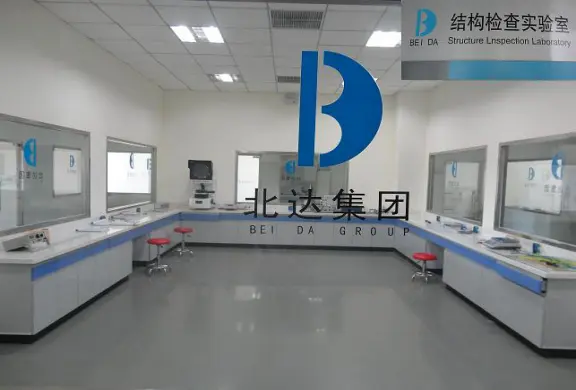

स्ट्रक्चरल आणि इलेक्ट्रिकल कामगिरी प्रयोगशाळा

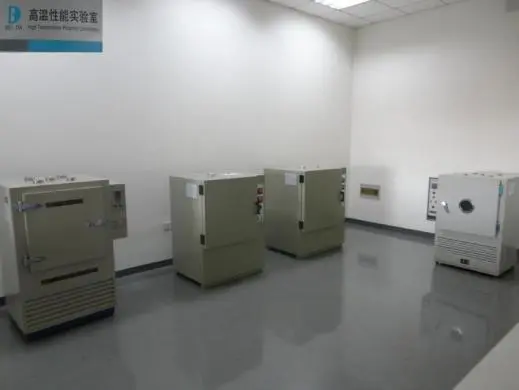

उष्णता वृद्धत्व कक्ष

अँपिअरमध्ये वर्तमान वाहून नेण्याची क्षमता (A)

रेटेड व्होल्टेज 0.6/1kV PVC इन्सुलेशन पॉवर केबल अँपिअरमध्ये वर्तमान-वाहन क्षमता(A）वातावरणाचे तापमान：हवेमध्ये：40℃，जमिनीमध्ये：25℃ कंडक्टर तापमान：70℃ मातीच्या थर्मल रेझिस्टन्स गुणांक：1.0kW
रेटेड व्होल्टेज 0.6/1kV PVC इन्सुलेशन पॉवर केबल अँपिअरमध्ये वर्तमान-वाहन क्षमता(A）वातावरणाचे तापमान：हवेमध्ये：40℃，जमिनीमध्ये：25℃ कंडक्टर तापमान：70℃ मातीच्या थर्मल रेझिस्टन्स गुणांक：1.0kW
प्रकार	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
कोरची संख्या	सिंगल कोर				मल्टी कोर
क्रॉस-सेक्शन क्षेत्र, मिमी²	हवेत		जमिनीत		हवेत		जमिनीत
क्रॉस-सेक्शन क्षेत्र, मिमी²	कु	अल	कु	अल	कु	अल	कु	अल
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
टीप: सिंगल-कोर केबल्सचे चिलखत नॉन-चुंबकीय सामग्रीचे बनलेले आहे.
