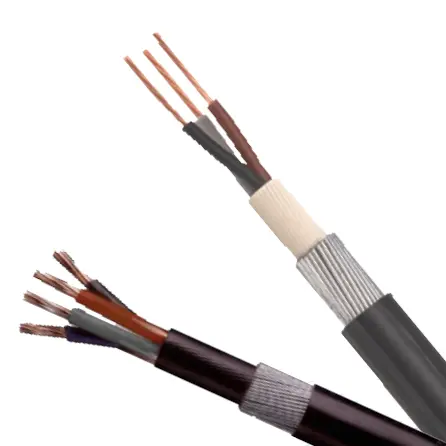

ही BS 5467 मानक पॉवर केबल सु-डिझाइन केलेली आणि पूर्णपणे कार्यक्षम आहे, वीज पुरवठा आणि नियंत्रण रेषेसाठी योग्य आहे, विविध औद्योगिक आणि नागरी अनुप्रयोगांसाठी एक स्थिर आणि विश्वासार्ह पॉवर ट्रान्समिशन सोल्यूशन प्रदान करते. त्याचे अद्वितीय स्टील वायर चिलखत हे एक प्रमुख आकर्षण आहे. हे डिझाइन केबलची यांत्रिक शक्ती वाढवते, तन्य आणि संकुचित शक्तींना तोंड देण्यास सक्षम करते आणि बाह्य भौतिक नुकसानास प्रभावीपणे प्रतिकार करते, परंतु तिची टिकाऊपणा आणि सेवा जीवन देखील लक्षणीयरीत्या सुधारते, कठोर वातावरणात देखील स्थिर ऑपरेशन राखते.
Tianjin Beida च्या BS 5467 पॉवर केबलमध्ये उत्कृष्ट पर्यावरणीय अनुकूलता देखील आहे. उंच इमारतींमधील अंतर्गत वायरिंगसाठी असो किंवा जटिल भूमिगत प्रकल्पांसाठी, ही केबल हे सर्व सहजतेने हाताळते. इमारतींच्या आत, ते विविध सजावट शैलींमध्ये अखंडपणे समाकलित होते, सौंदर्यशास्त्र आणि व्यावहारिकता दोन्ही देते; भूगर्भात दफन केल्यावर, त्याची उत्कृष्ट गंज आणि पाण्याची प्रतिरोधकता हे सुनिश्चित करते की दीर्घकालीन दफन करताना केबल पर्यावरणीय घटकांमुळे अप्रभावित राहते, सतत आणि स्थिर उर्जा प्रसारण प्रदान करते.

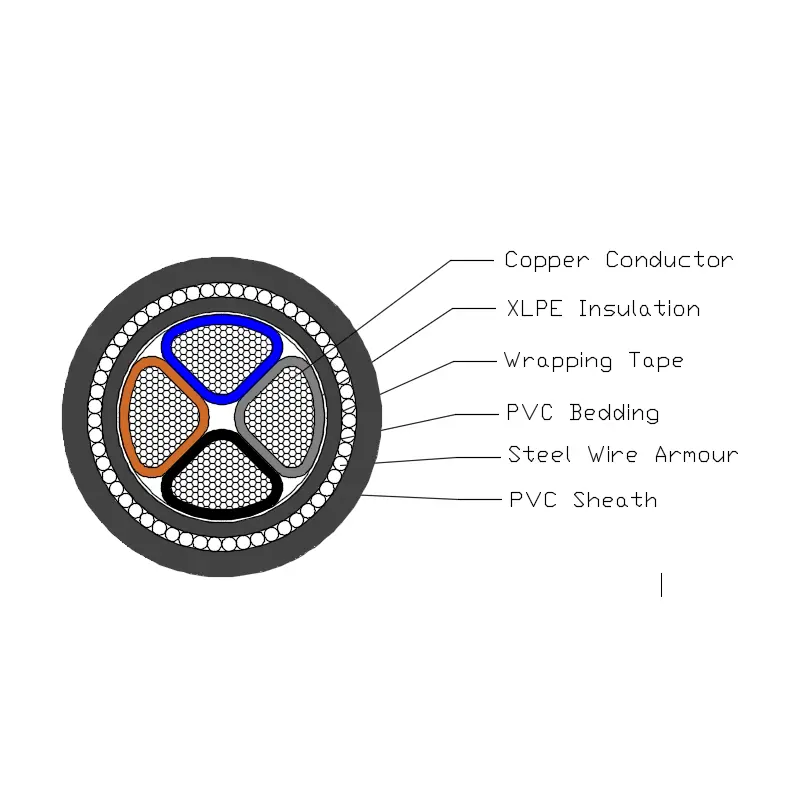

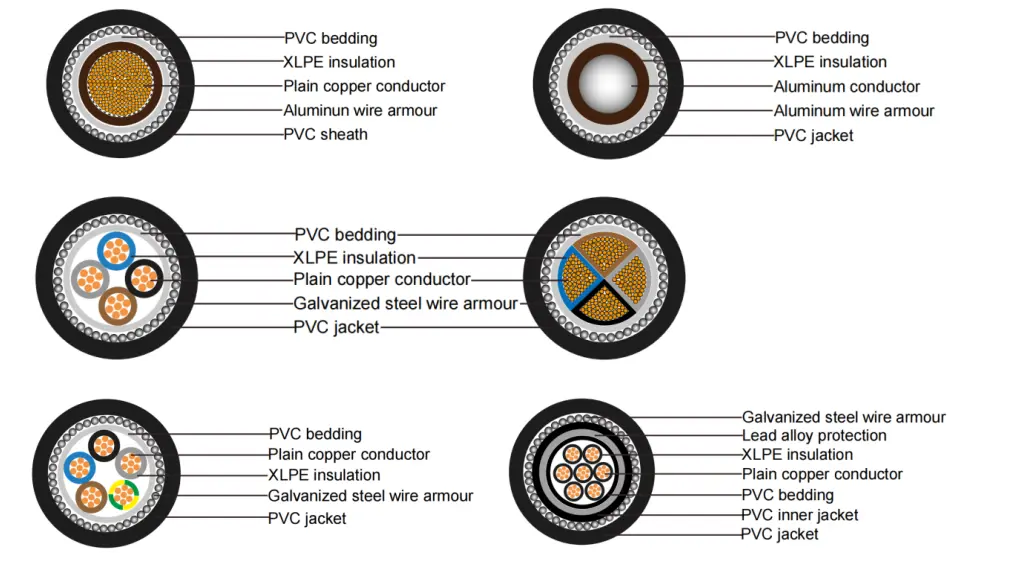

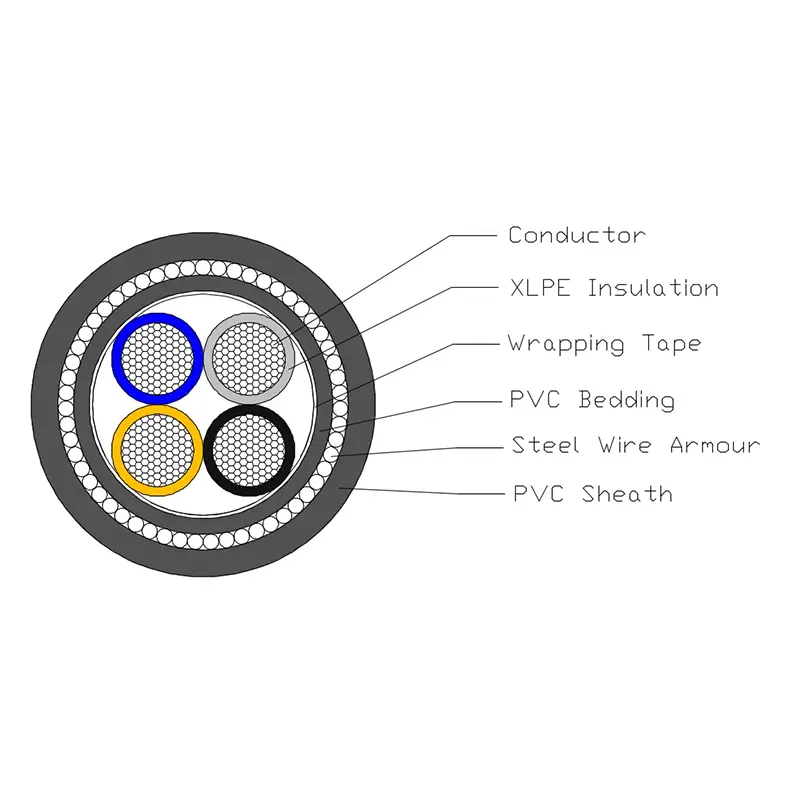

XLPE इन्सुलेटेड PVC Sheathed SWA पॉवर केबल T1R कॉपर कंडक्टर, XLPE इन्सुलेशन, PVC बेडिंग, स्टील-वेअर्स आर्मर आणि PVC शीथ यांनी बनलेली आहे.
कंडक्टर: सॉलिड कॉपर किंवा ॲल्युमिनियम कंडक्टर, गोलाकार किंवा आकाराचे, वर्ग 2 ते BS EN 60228.
इन्सुलेशन: BS 7655-1.3 नुसार XLPE प्रकार GP8
कोर रंग: 1 कोर: जन्मलेला किंवा निळा
2 कोर: जन्मलेले, निळे
3 कोर: जन्मलेले, काळा, राखाडी
4 कोर: निळा, जन्मलेला, काळा, राखाडी
5 कोर: हिरवा/पिवळा, निळा, जन्मलेला, काळा, राखाडी
5 coes वर: काळ्या क्रमांकासह पांढरे कोर
बेडिंग: बेडिंग केबलच्या ऑपरेटिंग तापमानाशी सुसंगत पॉलिमरिक मटेरियल एक्सट्रूड केले पाहिजे.
स्टील-वायर चिलखत: सिंगल कोर केबल: ॲल्युमिनियम वायर चिलखत
मल्टी कोर केबल: स्टील वायर चिलखत
बाह्य आवरण: म्यान BS 7655-4.2 मध्ये निर्दिष्ट केलेल्या प्रकार 9 नुसार पीव्हीसी सामग्री बाहेर काढली पाहिजे.
BS 5467 पॉवर केबलमध्ये स्पष्टपणे परिभाषित इलेक्ट्रिकल आणि फिजिकल परफॉर्मन्स पॅरामीटर्स आहेत. त्याचे रेट केलेले व्होल्टेज दोन स्तरांवर सेट केले आहे: 600kV आणि 1000kV, विविध परिस्थितींमध्ये व्होल्टेज आवश्यकता पूर्ण करते. इलेक्ट्रिकल सेफ्टी टेस्टिंगमध्ये, उत्पादनाने 5 मिनिटांसाठी 3.5kV चाचणी व्होल्टेज कोणत्याही ब्रेकडाउनशिवाय सहन केले, जे त्याच्या इलेक्ट्रिकल इन्सुलेशन कार्यक्षमतेची विश्वासार्हता पूर्णपणे प्रदर्शित करते. तापमान अनुकूलतेबद्दल, या उत्पादनाची ऑपरेटिंग तापमान श्रेणी विस्तृत आहे आणि 0℃ ते +90℃ पर्यंत वातावरणात स्थिरपणे काम करू शकते. दरम्यान, त्याचे शॉर्ट-सर्किट तापमान +250 ℃ पर्यंत पोहोचू शकते, उत्कृष्ट उच्च-तापमान प्रतिकार दर्शवते. शिवाय, या उत्पादनामध्ये उत्कृष्ट लवचिकता आहे, त्याच्या बाह्य व्यासाच्या किमान 12 पट बेंडिंग त्रिज्या, विविध जटिल वातावरणात इंस्टॉलेशन आणि वायरिंगची सुविधा देते. फ्लेम रिटार्डन्सीच्या बाबतीत, हे उत्पादन BS EN 60332-1-2 फ्लेम रिटार्डंट रेटिंग मानक पूर्ण करते, प्रभावीपणे आगीचा धोका कमी करते.
नियमित केबल चाचण्या
कंडक्टर डीसी रेझिस्टन्स टेस्ट: कंडक्टर डीसी रेझिस्टन्स टेस्ट 20ºC वर करा. मोजलेले कंडक्टर डीसी प्रतिरोध मूल्य BS EN 60228 मानकाच्या कलम 2 च्या संबंधित आवश्यकतांचे काटेकोरपणे पालन करणे आवश्यक आहे.
इलेक्ट्रिकल केबल व्होल्टेज चाचणी: 5 मिनिटांसाठी केबलला 3500V चा व्होल्टेज लावा. या प्रक्रियेदरम्यान, केबलला कोणत्याही बिघाडाचा अनुभव येऊ नये.
सॅम्पलिंग चाचण्या
कंडक्टर स्ट्रक्चरची तपासणी: कंडक्टर स्ट्रक्चरने BS EN 60228 मध्ये निर्दिष्ट केलेल्या तांत्रिक आवश्यकतांचे पूर्णपणे पालन करणे आवश्यक आहे.
डायमेंशनल इन्स्पेक्शन: केबलचे इन्सुलेशन, आतील अस्तर, वायर आर्मर आणि शीथचे परिमाण BS 5467 च्या तक्ता 3 मधील विशिष्ट आवश्यकता पूर्ण करणे आवश्यक आहे.
सिंगल केबल बर्निंग टेस्ट: सिंगल केबल बर्निंग टेस्टच्या निकालांनी BS EN 60332-1-2 च्या आवश्यकतांचे पालन केले पाहिजे.
प्रकार चाचणी
इन्सुलेशन कामगिरी: केबलची इन्सुलेशन कामगिरी BS 7655-1-3 मध्ये निर्दिष्ट केलेल्या आवश्यकतांची पूर्तता करेल.
इनर लाइनर परफॉर्मन्स: इनर लाइनरचे कार्यप्रदर्शन BS 5467 च्या क्लॉज 9.2 च्या संबंधित आवश्यकतांचे पालन करेल.
म्यानचे कार्यप्रदर्शन: म्यानचे कार्यप्रदर्शन BS 7655-4-2 मध्ये निर्दिष्ट केलेल्या आवश्यकता पूर्ण करेल.
सुसंगतता चाचणी: सुसंगतता चाचणीचे निकाल BS 5467 च्या Annex C च्या आवश्यकतांचे पालन करतात.
इन्सुलेशन संकोचन चाचणी: इन्सुलेशन संकोचन चाचणी BS 5467 च्या कलम 18.3 च्या आवश्यकतांचे पालन करेल आणि चाचणी पद्धत BS EN 60811-502 नुसार केली जाईल.
म्यान संकोचन चाचणी: म्यान संकोचन चाचणी BS 5467 च्या कलम 18.6 च्या आवश्यकतांचे पालन करेल.
शीथ टीयर रेझिस्टन्स टेस्ट: म्यान टीयर रेझिस्टन्स टेस्ट BS 5467 च्या Annex D च्या गरजा पूर्ण करेल.
|
कंडक्टर आणि आर्मरचा जास्तीत जास्त प्रतिकार |
||||
|
सिंगल-कोर केबलसाठी 20 ℃ वर |
||||
|
प्रकार |
कमाल प्रतिकार 20 ℃ |
|||
|
कंडक्टरचे नाममात्र क्रॉस-सेक्शन क्षेत्र |
कंडक्टर |
ॲल्युमिनियम वायर चिलखत |
||
|
तांबे |
ॲल्युमिनियम |
अडकलेल्या तांबे कंडक्टरसह केबल्स |
अडकलेल्या ॲल्युमिनियम कंडक्टरसह केबल्स |
|
|
मिमी2 |
किमी |
किमी |
किमी |
किमी |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
कंडक्टर आणि आर्मरचा जास्तीत जास्त प्रतिकार |
||||||
|
20 ℃ वर 2 ते 5 कोरच्या केबलसाठी |
||||||
|
प्रकार |
कमाल प्रतिकार 20 ℃ |
|||||
|
कंडक्टरचे नाममात्र क्रॉस-सेक्शन क्षेत्र |
कंडक्टर |
स्टील वायर चिलखत |
||||
|
तांबे |
ॲल्युमिनियम |
अडकलेल्या तांबे कंडक्टरसह केबल्स |
||||
|
2 कोर |
3 कोर |
4 कोर |
5 कोर |
|||
|
मिमी2 |
किमी |
किमी |
किमी |
किमी |
किमी |
किमी |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
अँपिअरमध्ये वर्तमान वाहून नेण्याची क्षमता (A)
|
रेटेड व्होल्टेज 0.6/1kV XLPE इन्सुलेशन पॉवर केबल |
|||||||||
|
अँपिअरमध्ये वर्तमान वाहून नेण्याची क्षमता (A) |
|||||||||
|
सभोवतालचे तापमान: हवेत: 40 डिग्री सेल्सियस, जमिनीवर: 25 डिग्री सेल्सियस |
|||||||||
|
कंडक्टर तापमान: 90 ℃ |
|||||||||
|
माती थर्मल प्रतिरोध गुणांक: 1.0k·m/W |
|||||||||
|
प्रकार |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
कोरची संख्या |
सिंगल कोर |
|
मल्टी कोर |
||||||
|
क्रॉस-सेक्शन क्षेत्र, मिमी2 |
हवेत |
जमिनीत |
|
हवेत |
जमिनीत |
||||
|
कु |
अल |
कु |
अल |
|
कु |
अल |
कु |
अल |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
टीप: सिंगल-कोर केबल्सचे चिलखत नॉन-चुंबकीय सामग्रीचे बनलेले आहे. |
|||||||||
पॅकेजिंग तपशील:
हे तुम्ही खरेदी करता त्या प्रमाण आणि आवश्यकतांनुसार निर्धारित केले जाते. वाटाघाटी करता येतील.
बंदर: टियांजिन बंदर
वितरण: समुद्रमार्गे, हवाई मार्गे, एक्सप्रेसने.
