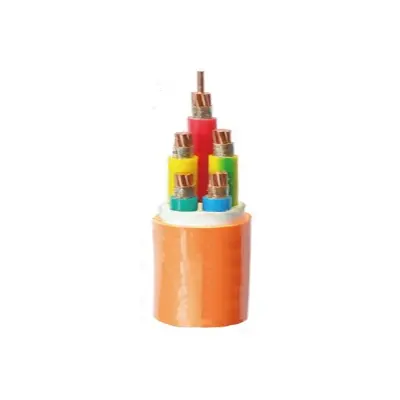

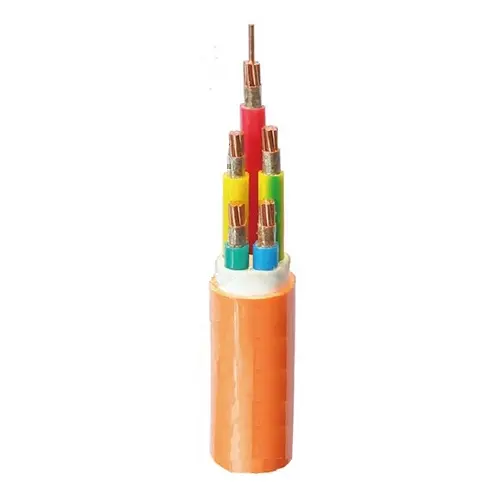

BBTRZ लवचिक आग-प्रतिरोधक केबल्स

अर्जाची व्याप्ती:

BBTRZ लवचिक आग-प्रतिरोधक केबल्सचा वापर सबस्टेशन (किंवा मुख्य वितरण कक्ष) पासून अग्निसुरक्षा प्रणालीपर्यंत किंवा विशेष आणि वर्ग I च्या ठिकाणी मुख्य वीज पुरवठा लाइन म्हणून केला जातो. ते वर्ग A अग्नि-प्रतिरोधक केबल्स किंवा 90°C कमी-स्मोक, हॅलोजन-मुक्त ज्वाला-प्रतिरोधक केबल्सच्या दीर्घकालीन वापरासाठी बदली म्हणून वापरणे आवश्यक आहे. या केबल्स निश्चित स्थापना अनुप्रयोगांमध्ये वापरल्या जातात.

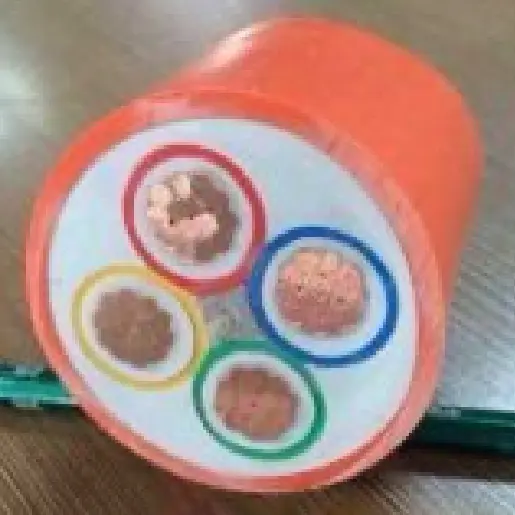

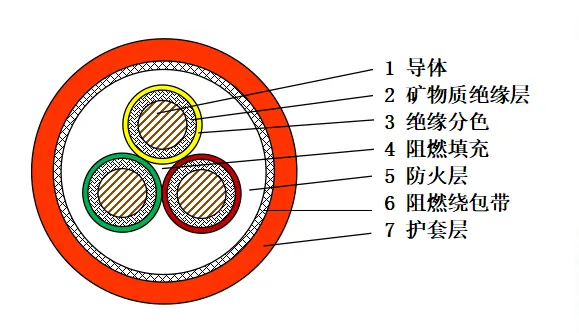

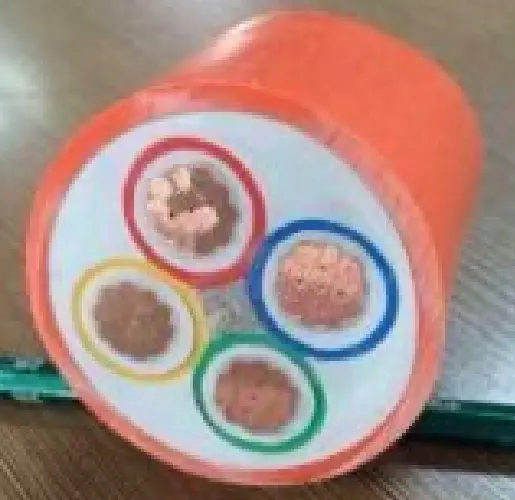

उत्पादनाची रचना

केबल संरचनेची रचना सूक्ष्म आणि व्यावसायिक आहे. कंडक्टरचा भाग एकतर पहिल्या किंवा दुसऱ्या प्रकारच्या ॲनिल्ड कॉपर कंडक्टरचा वापर करतो, ज्यामध्ये उत्कृष्ट चालकता आणि लवचिकता आहे, विविध परिस्थितींच्या पॉवर ट्रान्समिशन गरजा पूर्ण करतात.

मिनरल इन्सुलेशन लेयर गुंडाळलेल्या अग्नि-प्रतिरोधक अभ्रक टेपचा वापर करते, जे त्याच्या अद्वितीय सामग्री गुणधर्मांमुळे, उच्च तापमान किंवा ज्वाळांच्या वेळी आग पसरण्यापासून प्रभावीपणे रोखू शकते, केबलसाठी विश्वसनीय अग्निसुरक्षा प्रदान करते.

कलर-कोडेड इन्सुलेशन लेयर रंग कोडिंगच्या विविध पद्धतींसह क्रॉस-लिंक्ड पॉलीथिलीन इन्सुलेशन सामग्रीचा वापर करते. इन्सुलेशन कलरंट जोडले जाऊ शकते, किंवा रंगीत टेप, रंगीत सूत इ. वापरले जाऊ शकतात, ज्यामुळे केबलची स्थापना आणि देखभाल दरम्यान सर्किट्सची जलद आणि अचूक ओळख सुलभ होते.

केबल भरण्याच्या प्रक्रियेत, ज्वालाचा प्रसार रोखण्यासाठी मध्यभागी ज्वाला-प्रतिरोधक फिलिंग सामग्री वापरली जाते. दरम्यान, घट्ट भरणे आणि संरचनात्मक स्थिरता सुनिश्चित करण्यासाठी रॅपिंग टेपचा वापर फिलिंग सामग्री बांधण्यासाठी केला जाऊ शकतो.

अग्नि-प्रतिरोधक स्तरामध्ये खनिजे आणि रॅपिंग टेप असतात. प्रथम, अग्निरोधक, अग्निरोधकता, उच्च तापमान प्रतिकार आणि थर्मल इन्सुलेशन यांसारखे फायदे असलेले खनिज पदार्थाचा थर, अग्निरोधक बांधण्यासाठी केबलच्या कोअरवर बाहेर टाकला जातो. आग-प्रतिरोधक प्रभाव वाढविण्यासाठी आणि अत्यंत वातावरणात केबलचे सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी बाह्य स्तर त्याच्याभोवती गुंडाळलेल्या ज्वाला-प्रतिरोधक टेपद्वारे संरक्षित केला जातो.

म्यान हॅलोजन-मुक्त, कमी-स्मोक, ज्वाला-प्रतिरोधक पॉलीओलेफिन शीथिंग सामग्रीपासून बनलेले आहे, जे उत्कृष्ट ज्वालारोधक गुणधर्म प्रदर्शित करते आणि ज्वलनाच्या वेळी कोणताही हानिकारक धूर निर्माण करत नाही, त्यामुळे कर्मचारी आणि पर्यावरणाची हानी कमी होते. म्यान सामान्यत: नारिंगी किंवा टेंजेरिन रंगाचे असते, जे लक्षवेधी आणि ओळखण्यास सोपे असते. वेगवेगळ्या वापराच्या परिस्थितींच्या गरजा पूर्ण करण्यासाठी विनंती केल्यावर ते काळा देखील असू शकते.

कार्यप्रदर्शन मापदंड

या BBTRZ लवचिक फायर-प्रतिरोधक केबल्सचे रेट केलेले व्होल्टेज 0.6/1kV आहे. चाचणी टप्प्यात, 5 मिनिटांसाठी 3.5kV चा चाचणी व्होल्टेज लागू करण्यात आला आणि कोणताही बिघाड झाला नाही. केबल कंडक्टरची दीर्घकालीन स्वीकार्य ऑपरेटिंग तापमान मर्यादा 90℃ आहे. केबल टाकताना, सभोवतालचे तापमान 0℃ पेक्षा कमी नसावे. किमान बेंडिंग त्रिज्या केबलच्या बाह्य व्यासाच्या (12*OD) 12 पट आहे. मिनरल इन्सुलेशन लेयर अभ्रक टेपच्या अनेक थरांनी बनलेले आहे ज्यामध्ये अग्नि-प्रतिरोधक गुणधर्म आहेत.

अग्निरोधकतेच्या बाबतीत, ही केबल कॉर्पोरेट मानके आणि IEC 60331-1 या दोन्ही आवश्यकता पूर्ण करते, ज्वलन कालावधी 180 मिनिटांपर्यंत आहे. 20ºC वर कंडक्टरच्या प्रतिकाराबाबत, GB/T 3956 आणि IEC 60228 मध्ये वर्णन केल्यानुसार टाइप 1 किंवा टाईप 2 एनीलेड कॉपर कंडक्टरच्या वैशिष्ट्यांचे पालन करणे आवश्यक आहे. इन्सुलेशन रेझिस्टन्ससाठी, केबलचा इन्सुलेशन रेझिस्टन्स MΩmΩmΩ 0m पेक्षा कमी तापमानात नसावा.

याव्यतिरिक्त, तयार केबलला GB/T 19216.21 च्या तरतुदींचे पालन करून चाचणी पद्धतीसह अग्निरोधक चाचणी घेणे आवश्यक आहे. आग लागण्यासाठी तापमान 180 मिनिटांच्या कालावधीसह 950~1000℃ वर सेट केले जाते, त्यानंतर 15 मिनिटांचा थंड कालावधी असतो. या कालावधीत, केबल शॉर्ट सर्किट किंवा ओपन सर्किट्स प्रदर्शित करू नये.

सामान्य केबल वैशिष्ट्ये

खनिज इन्सुलेटेड केबल बीटीटीझेडच्या तुलनेत लवचिक आग-प्रतिरोधक केबल बीबीटीआरझेडचे फायदे आणि तोटे:

फायदे:

केबल इन्सुलेशन ओलावा शोषण्यास प्रवण नाही आणि स्थिर इन्सुलेशन कार्यक्षमता आहे.

केबल्समधील इंटरमीडिएट कनेक्टरची संख्या कमी करून, निश्चित लांबीमध्ये एकाधिक कोर तयार केले जाऊ शकतात.

रचना लवचिक आहे, केबल वाकणे सुलभ करते आणि घालण्याची अडचण कमी करते.

केबल्स समर्पित समाप्तीशिवाय वापरल्या जाऊ शकतात, ॲक्सेसरीजची किंमत कमी करतात.

तोटे: आग प्रतिरोध किंचित निकृष्ट आहे आणि बीएस 8491 च्या आवश्यकता पूर्ण करू शकत नाही.

कमाल ऑपरेटिंग तापमान 90℃ आहे, जे BTTZ च्या 250℃ पर्यंत पोहोचत नाही

दहन कामगिरीची सर्वोच्च पातळी वर्ग B1 च्या आवश्यकता पूर्ण करू शकते, परंतु वर्ग A च्या आवश्यकता पूर्ण करू शकत नाही.

अर्ज परिस्थिती:

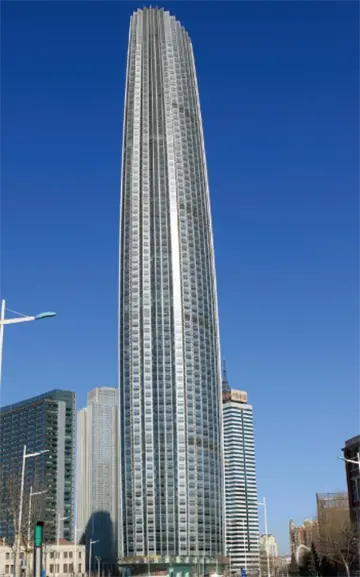

उंच इमारत

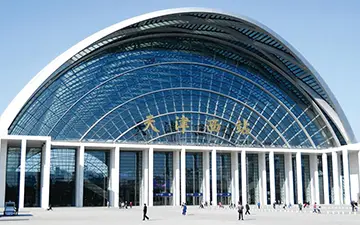

रेल्वे स्टेशन

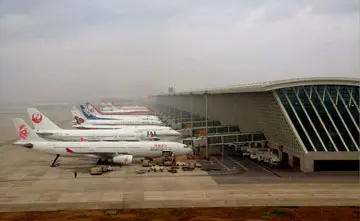

विमानतळ टर्मिनल

ऐतिहासिक मनोरंजक ठिकाणे आणि निसर्गरम्य सौंदर्य

पॅकेजिंग आणि वितरण

पॅकेजिंग तपशील:

हे तुम्ही खरेदी करता त्या प्रमाण आणि आवश्यकतांनुसार निर्धारित केले जाते. वाटाघाटी करता येतील.

बंदर: टियांजिन बंदर

वितरण: समुद्रमार्गे, हवाई मार्गे, एक्सप्रेसने.
