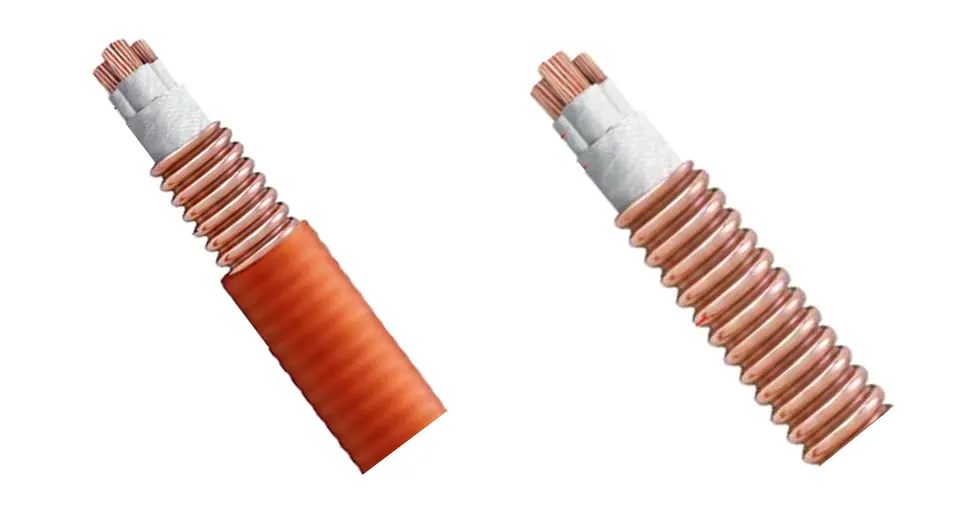

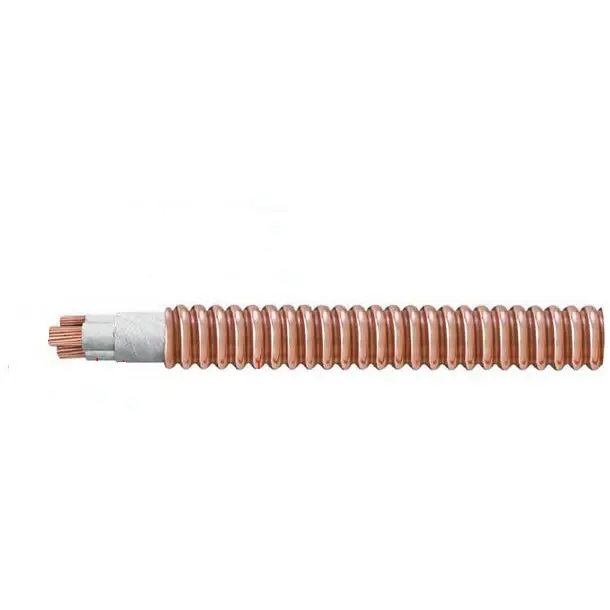

तुमचा निर्माता आणि पुरवठादार म्हणून Tianjin Beida निवडा, विश्वसनीय RTTZ फायर-रिटार्डंट कोरुगेटेड कॉपर केबल सोल्यूशन निवडा. आम्ही फॅक्टरी थेट किंमती देऊ शकतो.
|
केबल मॉडेल |
लागू परिस्थिती |
अनुप्रयोग परिस्थिती |
|
RTTZ |
0.6/1kV आणि त्याहून कमी रेट केलेले व्होल्टेज, उच्च अग्निसुरक्षा आवश्यकता असलेल्या ठिकाणी वीज प्रेषण आणि वितरणासाठी योग्य, विशेषत: अग्निशमन आणि आपत्कालीन वीज पुरवठा लाईन्ससाठी |
उंच इमारती, रुग्णालये, भुयारी मार्ग, बोगदे, डेटा सेंटर्स, शॉपिंग मॉल, प्रदर्शन हॉल, गॅरेज, मनोरंजन स्थळे, रासायनिक उद्योग, धातू विज्ञान आणि इतर उच्च-तापमान/ज्वलनशील आणि स्फोटक ठिकाणे |
|
WD-RTTYZ |
RTTZ प्रमाणेच, कर्मचारी-गहन बंदिस्त जागांसाठी कमी-स्मोक, हॅलोजन-मुक्त आणि ज्वाला-प्रतिरोधक आवश्यकता पूर्ण करणे देखील आवश्यक आहे. |
भुयारी मार्ग, अणुऊर्जा प्रकल्प, शाळा, रुग्णालये, अन्न कारखाने, उंच निवासी इमारती आणि मोठे संकुले यासारख्या धुराचे विषारीपणा आणि प्रकाश संप्रेषणासाठी कठोर आवश्यकता असलेले क्षेत्र |

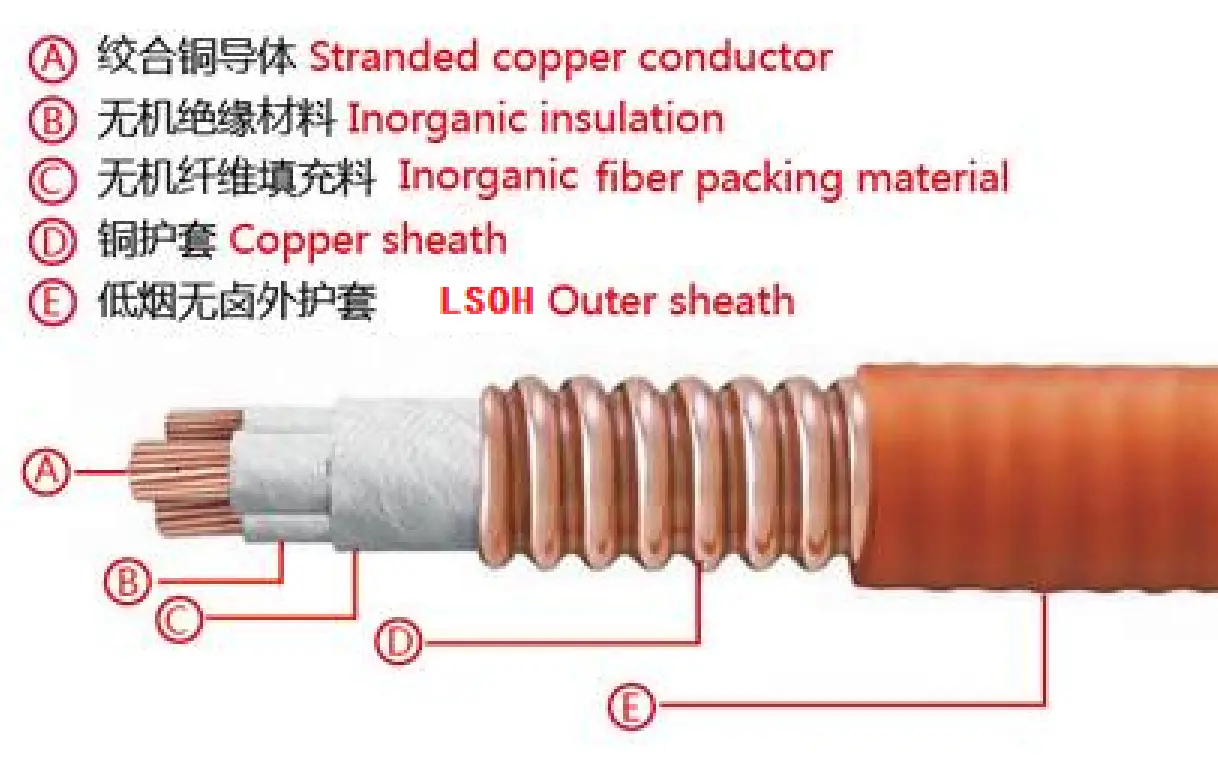

केबल बांधकाम आणि तांत्रिक आवश्यकता
कंडक्टर: पहिला किंवा दुसरा प्रकार ॲनिल्ड कॉपर कंडक्टरचा अवलंब करा.
मिनरल इन्सुलेशन लेयर: आग-प्रतिरोधक अभ्रक टेप किंवा तत्सम कार्यांसह इतर खनिज इन्सुलेशन टेप गुंडाळून बनवले जाते.
केबल असेंब्ली आणि संरक्षक स्तर: केबल कोरमध्ये ज्वालारोधक आणि अग्निरोधक गुणधर्म असलेल्या सामग्रीने घट्ट भरलेले असते आणि संरक्षक स्तर योग्य ज्वालारोधक आणि आग-प्रतिरोधक टेपने गुंडाळलेला असतो.
कॉपर मेटल शीथ: हे कॉपर स्ट्रिप आर्गॉन आर्क वेल्डिंग तंत्रज्ञान आणि नालीदार वापरून तयार केले जाते.
म्यान थर: हे हॅलोजन-मुक्त, कमी-स्मोक, ज्वाला-प्रतिरोधक पॉलीओलेफिन शीथिंग सामग्रीपासून बनलेले आहे. सामान्यतः, ते केशरी किंवा टेंजेरिन असते, परंतु काळा रंग आवश्यकतेनुसार निवडला जाऊ शकतो.
RTTZ फायर-रिटार्डंट कोरुगेटेड कॉपर केबल रेट केलेले व्होल्टेज 0.6/1kV आहे. चाचणी व्होल्टेज 3.5kV वर सेट केले आहे आणि या कालावधीत कोणतेही ब्रेकडाउन न होता व्होल्टेज 5 मिनिटे सतत लागू केले जाते. केबल कंडक्टरचे जास्तीत जास्त स्वीकार्य दीर्घकालीन ऑपरेटिंग तापमान 90℃ आहे.
केबल टाकताना, सभोवतालचे तापमान 0 डिग्री सेल्सियसपेक्षा कमी नसावे. किमान बेंडिंग त्रिज्या केबलच्या बाह्य व्यासाच्या 12 पट आहे. आग-प्रतिरोधक अभ्रक टेपच्या अनेक स्तरांचा वापर करून खनिज इन्सुलेशन थर काळजीपूर्वक तयार केला जातो.
20ºC वर, कंडक्टर रेझिस्टन्सने GB/T 3956 आणि IEC 60228 मधील टाईप 1 किंवा टाईप 2 ॲनिल्ड कॉपर कंडक्टरसाठी निर्दिष्ट मानकांचे काटेकोरपणे पालन केले पाहिजे. सभोवतालच्या तापमानात, केबलचा इन्सुलेशन प्रतिरोध 100 MΩ·km पेक्षा कमी नसावा.
अग्निरोधक चाचणीच्या बाबतीत, ते GB/T 34926 च्या मानक आवश्यकता पूर्णतः पूर्ण करते. विशिष्ट चाचणी पद्धत खालीलप्रमाणे आहे:
प्रथम, BS 6387 मानकांनुसार C, W, Z चाचण्या करा;
दुसरे म्हणजे, चाचणी BS 8491 च्या तरतुदींनुसार घेतली जाईल;
तिसरे म्हणजे, GB/T 19216.21 नुसार अग्निरोधक चाचणी करा, तापमान 950~1000℃ नियंत्रित, 180 मिनिटांचा आग लागण्याचा कालावधी आणि 15 मिनिटांचा थंड कालावधी. या कालावधीत, केबल शॉर्ट सर्किट किंवा ओपन सर्किट्स प्रदर्शित करू नये.
उत्पादन कोड
मीका टेप मिनरल इन्सुलेटेड कोरुगेटेड कॉपर शीथ केबल………आर
पॉलीओलेफिन बाह्य आवरण ……………Y
तांबे वाहक ................................टी
हॅलोजन मुक्त आणि कमी धूर ………………… WD (पर्यायी)
तांब्याचे आवरण ................................टी
ज्वालारोधी ग्रेड A/B/C... ZA/B/C
मीका टेप ................................................................................
रेट केलेले व्होल्टेज ………………0.6/1
|
कोर संख्या |
1 |
2 |
3 |
4 |
5 |
3+1, 3+2 |
४+१ |
|
क्रॉस-सेक्शन मिमी2 |
२५-६३० |
1.5-300 |
१.५-२४० |
१.५-१८५ |
१.५-१५० |
४-१८५ |
४-१५० |
बिछानाची पद्धत: हे बोगदे, केबल खंदक, ट्रे, कुंड आणि शाफ्टमध्ये घातली जाऊ शकते, जी उघड आणि लपविलेल्या दोन्ही बिछानाला आधार देते. सिंगल-कोर केबल्ससाठी, चुंबकीय प्रवाहकीय सामग्री (जसे की लोखंडी वायर) फिक्सेशनसाठी वापरण्यास मनाई आहे जेणेकरून एडी वर्तमान नुकसान टाळण्यासाठी.
बेंडिंग आणि स्पॅन: उत्पादकाच्या वैशिष्ट्यांनुसार बेंडिंग त्रिज्या नियंत्रित करा. क्षैतिज हॅन्गर स्पॅनसाठी संदर्भ: बाह्य व्यास ≤20 मिमीसाठी, स्पॅन 400 मिमी आहे; 20 मिमीपेक्षा जास्त असलेल्यांसाठी, स्पॅन 800 मिमी आहे. उभ्या सपोर्ट स्पॅनसाठी: बाह्य व्यास ≤20 मिमीसाठी, स्पॅन 1500 मिमी आहे; त्यांच्यासाठी 20 मिमीपेक्षा जास्त अंतर 1000 मिमी आहे.
अनवाइंडिंग आणि फिक्सेशन: वळण टाळण्यासाठी केबल रीलवर चिन्हांकित केलेल्या दिशेनुसार केबल अनवाइंड करा; केबल ट्रेमधील फिक्सेशन स्पॅनसाठी वरील आवश्यकतांचा संदर्भ घ्या.
टर्मिनल फॅब्रिकेशन: शेवटच्या कंडक्टरमधून अंदाजे 300 मिमी इन्सुलेशन काढा, वायरचे नाक घासून घ्या आणि तांब्याच्या आवरण आणि कंडक्टरमधील तसेच कंडक्टरमधील इन्सुलेशन प्रतिरोधनाची चाचणी घेण्यासाठी मेगोहॅममीटर वापरा. इन्सुलेशन प्रतिरोध समाधानकारक असल्याची खात्री केल्यानंतर, सीलिंगसाठी उष्णता-संकुचित करण्यायोग्य स्लीव्ह लावा.
इंटरमीडिएट कनेक्टर: केबल बॉडीशी सुसंगत अग्निरोधक रेटिंग असलेले तयार कनेक्टर वापरण्यास प्राधान्य दिले जाते. ऑन-साइट स्थापनेदरम्यान, फॉल्ट पॉइंट्स कमी करण्यासाठी सीलिंग आणि इन्सुलेशन सुनिश्चित करणे आवश्यक आहे.
तापमान नियंत्रण: सामान्य ऑपरेशन दरम्यान, कंडक्टर तापमान 90℃ पेक्षा जास्त नसावे. जेव्हा कंडक्टर स्पर्श करण्यायोग्य नसतो आणि ज्वलनशील पदार्थांच्या संपर्कात येत नाही, तेव्हा म्यानचे तापमान 105℃ पर्यंत वाढवता येते.
इन्सुलेशन चाचणी: ओलावा किंवा नुकसान होणार नाही याची खात्री करण्यासाठी इन्सुलेशन प्रतिकार तपासण्यासाठी नियमितपणे मेगर वापरा; सुरक्षितता सुनिश्चित करण्यासाठी तांब्याचे आवरण विश्वसनीयरित्या ग्राउंड केले जाणे आवश्यक आहे.
नुकसान प्रतिबंध आणि संरक्षण: तीक्ष्ण वस्तूंनी म्यान स्क्रॅच करणे टाळा आणि यांत्रिक नुकसान टाळण्यासाठी भिंती/मजल्यावरील स्लॅबमधून जाताना संरक्षणात्मक बाही घाला.
पॅकेजिंग तपशील:
हे तुम्ही खरेदी करता त्या प्रमाण आणि आवश्यकतांनुसार निर्धारित केले जाते. वाटाघाटी करता येतील.
बंदर: टियांजिन बंदर
वितरण: समुद्रमार्गे, हवाई मार्गे, एक्सप्रेसने.
