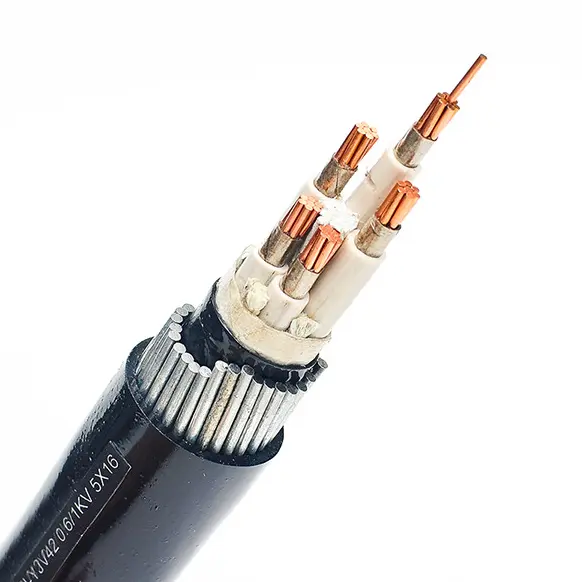

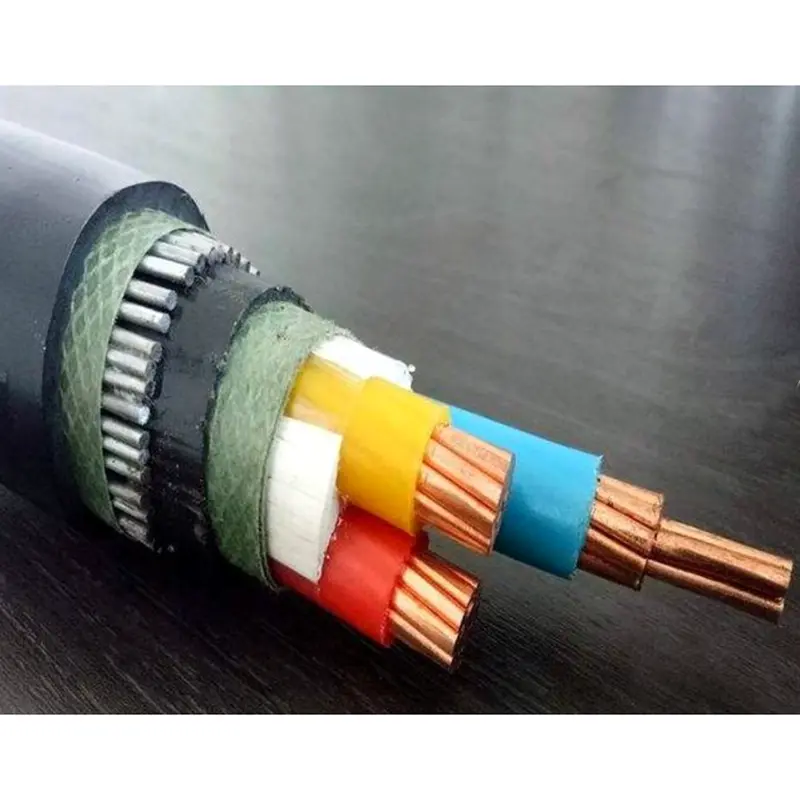

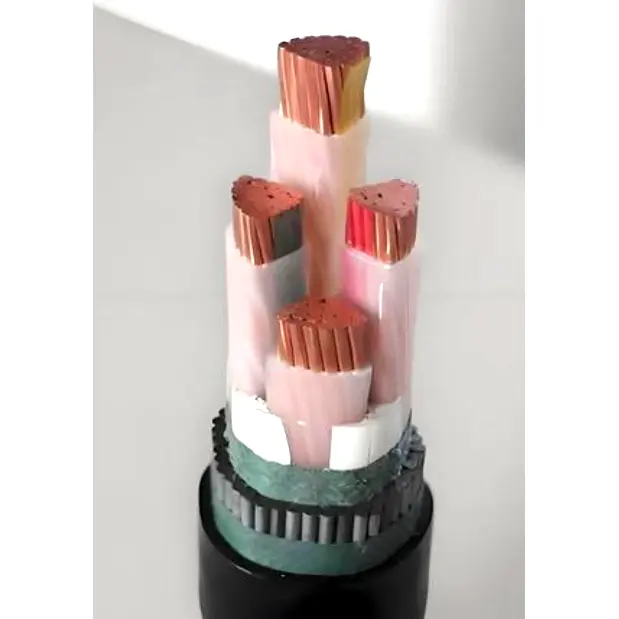

XLPE इन्सुलेटेड पीव्हीसी शीथड SWA पॉवर केबल

XLPE इन्सुलेटेड PVC Sheathed SWA पॉवर केबल T1R कॉपर कंडक्टर, XLPE इन्सुलेशन, PVC रॅपिंग टेप स्टील-वेअर्स आर्मर आणि PVC शीथ यांनी बनलेली आहे.

YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/XLPE/PVC/SWA/PVC, CU/XLPE/MIPCVC/MIPCVX/PVC हे सामान्य केबल प्रकार आहेत.

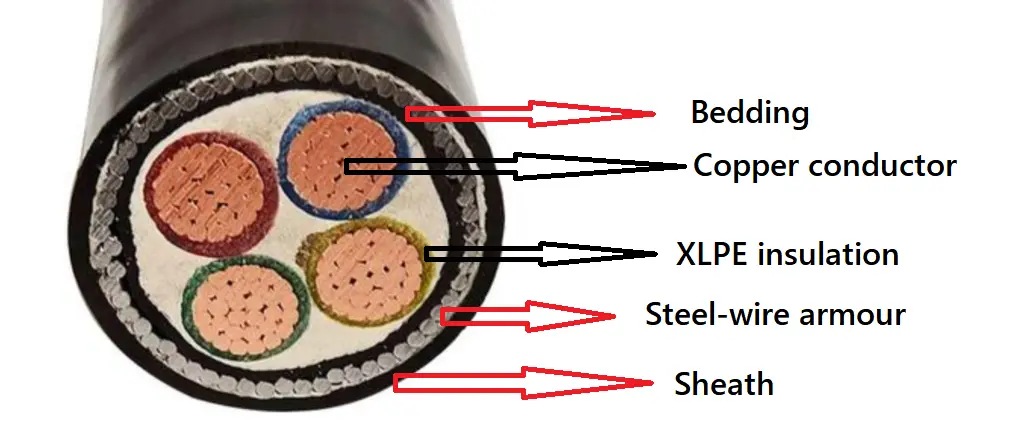

उत्पादनाची रचना

XLPE इन्सुलेटेड PVC Sheathed SWA पॉवर केबल T1R कॉपर कंडक्टर, XLPE इन्सुलेशन, PVC रॅपिंग टेप स्टील-वेअर्स आर्मर आणि PVC शीथ यांनी बनलेली आहे.

कंडक्टर: कॉपर किंवा ॲल्युमिनियम कंडक्टर, गोल स्टँड किंवा आकार, वर्ग 2 ते IEC 60228

आणि GB/T 3956-2008, क्रॉस-सेक्शन क्षेत्रासाठी 6 मिमी पेक्षा जास्त नाही², एक घन फेरी

कंडक्टर वापरले जाऊ शकते, वर्ग 1 ते IEC 60228 आणि GB/T 3956-2008.

इन्सुलेशन: इन्सुलेशन जाडी, सामग्रीची मालमत्ता IEC 60502 आणि GB/T 12706 नुसार असावी.

कोर रंग: 1 कोर: लाल किंवा पिवळा किंवा हिरवा किंवा निळा किंवा काळा

2 कोर: लाल, निळा किंवा लाल, काळा

3 कोर: पिवळा, हिरवा, लाल किंवा लाल, पिवळा, निळा

4 कोर: पिवळा, हिरवा, लाल, निळा किंवा लाल, पिवळा, निळा, काळा

5 कोर: पिवळा, हिरवा, लाल, निळा, काळा किंवा लाल, पिवळा, निळा, काळा, हिरवा

5 coes वरील: काळा क्रमांक किंवा भिन्न रंगीत रिबन सह पांढरा कोर

आतील आवरणे: आतील आच्छादन बाहेर काढलेले किंवा लॅप केलेले असू शकतात. सामग्री केबलच्या ऑपरेटिंग तापमानासाठी योग्य आणि इन्सुलेट सामग्रीशी सुसंगत असावी.

स्टील-वायर चिलखत: मल्टीकोर केबल्समध्ये, चिलखत स्टीलच्या तारांच्या आतील आवरणावर लावावे. a.c. वर वापरण्यासाठी सिंगल-कोर केबल्स सिस्टीममध्ये नॉन-चुंबकीय स्टील वायर्स असतील.

बाह्य आवरण: म्यानची जाडी, सामग्रीची मालमत्ता IEC 60502 आणि GB/T 12706 नुसार असावी.

ज्वाला-प्रतिरोधक केबल: ज्वाला-प्रतिरोधक PVC बाह्य आवरण सामग्री वापरली जाईल. फ्लेम रिटार्डंट ग्रेडचे तीन प्रकारांमध्ये वर्गीकरण केले जाऊ शकते: बंच ए, बी आणि सी.

फायर-रेझिस्टन्स केबल: कंडक्टरभोवती मीका टेपचा दोन थर घाव घालणे आवश्यक आहे.

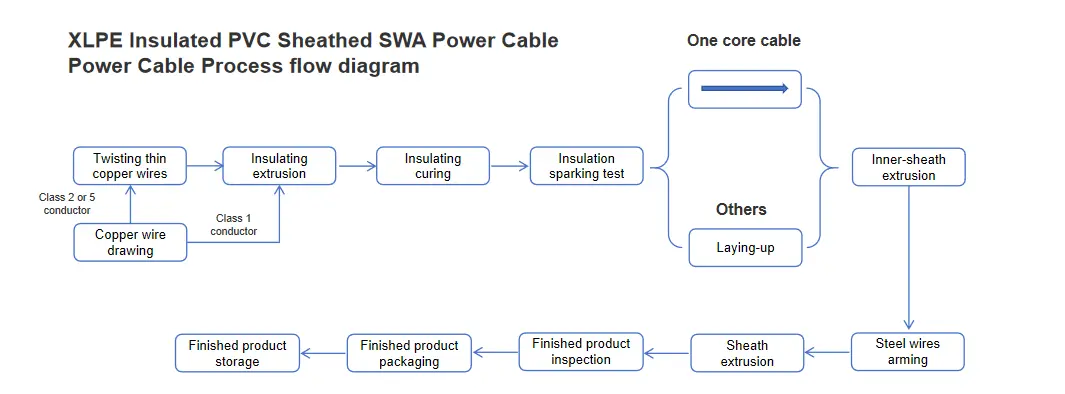

प्रक्रिया प्रवाह आकृती

कार्यप्रदर्शन मापदंड

रेटेड व्होल्टेज: 0.6/1 kV

चाचणी व्होल्टेज: 5 मिनिटांसाठी 3.5kV कोणतेही खंडित झाले नाही

कार्यरत तापमान: -5º C ते +90 ºC

शॉर्ट सर्किट तापमान: +250 ºC

किमान फ्लेक्सिंग बेंडिंग त्रिज्या: 15*OD;

किमान स्टॅटिक बेंडिंग त्रिज्या: 10*OD;

केबल चाचणी:

1. कंडक्टर डीसी रेझिस्टन्स टेस्ट: 20ºC कंडक्टर डीसी रेझिस्टन्स GB/T 3956-2008, IEC 60228 चे पालन करेल.

2. AC व्होल्टेज चाचणी: 3.5kV/5min, कोणतेही ब्रेकडाउन नाही.

नमुना चाचणी:

1. कंडक्टर संरचना तपासणी: हे GB/T 3956-2008, IEC 60228 च्या तांत्रिक आवश्यकतांचे पालन करेल.

2. इन्सुलेशन, अस्तर, स्टील टेप चिलखत आणि म्यान संरचनाचा आकार GB/T 12706.1-2020, IEC 60502.1 च्या आवश्यकतांचे पालन करेल.

थर्मल लांबण चाचणी:

नमुना आणि चाचणी प्रक्रिया GB/T 2951.21-2008, IEC 60811-2-1, अध्याय 9 च्या तरतुदींचे पालन करतील आणि परिणाम GB/T 12706.1-2020, IEC 60502.1 च्या तरतुदींचे पालन करतील.

प्रकार चाचणी:

इन्सुलेशन आणि शीथची यांत्रिक आणि भौतिक कार्यक्षमता चाचणी GB/T 12706.1-2020 आणि IEC 60502.1 च्या आवश्यकतांचे पालन करेल.

इलेक्ट्रिकल परफॉर्मन्स GB/T 12706.1-2020, IEC 60502.1 चे पालन करेल

सिंगल केबल बर्निंग चाचणी GB/T 19666-2019, IEC 60332 चे पालन करेल.

केबलची बंडल केलेली फ्लेम रिटार्डंट चाचणी GB/T 19666-2019, IEC 60332 ची आवश्यकता पूर्ण करते.

केबल्सची अग्निरोधक चाचणी GB/T 19666-2019 आणि IEC 60331 च्या आवश्यकतांचे पालन करेल.

अँपिअरमध्ये वर्तमान वाहून नेण्याची क्षमता (A)

पॅकेजिंग आणि वितरण

पॅकेजिंग तपशील:

हे तुम्ही खरेदी करता त्या प्रमाण आणि आवश्यकतांनुसार निर्धारित केले जाते. वाटाघाटी करता येतील.

बंदर: टियांजिन बंदर

वितरण: समुद्रमार्गे, हवाई मार्गे, एक्सप्रेसने.
